Wäschetrockner aufstellen und anschließen: Beispielhafte Anleitung

0Shares


(Fotos, Grafiken & Bildmontagen aus Fotoarchiv von AS Ulm – Der Pflegedoktor für Haushaltsgeräte / Autor: Achim Schmid)

Bevor Sie Ihre Waschtrockner in Betrieb nehmen, muss die Maschine richtig aufgestellt und angeschlossen werden. Deshalb ist es dringend erforderlich Ihre Bedienungsanleitung genau zu lesen. Die notwendigen Auskünfte finden Sie unter dem Punkt: – Vor der Ersten Inbetriebnahme –

Hinweis:
Wenn Sie sich bei der Installation Ihres Waschtrockners nicht sicher sind, sollten Sie immer einen qualifizierten Fachmann konsultieren.

Sie benötigen folgendes Werkzeug:
1 Messer zum Auspacken
1 Rohrpumpenzange (Rohrzange)
1 Kreuzschlitzschraubendreher für die Schlauchschelle
1 Wasserwaage

Übersicht:
1. Stellen Sie sicher, dass alle Transportsicherungen aus dem Gerät entfernt wurden.
2. Achten Sie darauf, dass Spannung vorhanden und der Wasserhahn aufgedreht ist.
3. Wählen Sie ein Kurzprogramm und lassen Sie das Programm durchlaufen.
4. Prüfen Sie nach Beendigung des Testlaufs, ob der Wasserzulauf und der Wasserablauf dicht sind.
(Bitte gleichen Sie die Punkte mit Ihrer Bedienungsanleitung ab)

  • Öffnen Sie die Türe Ihres Waschtrockners.
  • In der Trommel befinden sich in der Regel:
  • die Bedienungsanleitung,
  • Ein Schlüssel zum entriegeln der Wäschetrommel,
  • ein Wasserschlauch.
  • Alternativ ist der Beutel mit Zubehör an der Rückwand der Maschine befestigt.

1. Stellen Sie sicher, dass alle Transportsicherungen aus dem Gerät entfernt wurden

Je nach Hersteller und Marke ist Ihr Waschtrockner mit mehreren Transportsicherungen gesichert. Die Sicherungen dienen dazu, die Trommel während des Transports in Position zuhalten. Heben Sie sich diese Transportsicherung unbedingt auf.

  • Die Transportsicherung befinden sich auf der Rückseite Ihres Geräts und werden mit einem Schraubenschlüssel entfernt.
  • Nehmen Sie den Wasserablaufschlauch aus der Sicherung.
  • Entfernen der Transportsicherung.
  • Drehen Sie die Schraube linksherum heraus.
  • Ziehen Sie die Schraube nicht komplett heraus.
  • Sollte die Sicherung sich nicht lösen, können Sie diese mit Drehbewegungen herausdrehen.
  • Wenn Sie alle Sicherungen entnommen haben, setzen Sie die mitgelieferten Abdeckungen ein um die Löcher zu schließen.
  • Je nach Hersteller und Marke befindet sich auch noch im unteren Teil der Trommel eine Sicherung, nehmen Sie diese bitte auch heraus.

Den Waschtrockner richtig aufstellen

  • Stellen Sie Ihren Waschtrockner immer auf einer festen und ebenen Oberfläche auf. Weiche Böden und Bodenbeläge sind daher nicht geeignet.
  • Der Waschtrockner sollte einen festen Stand haben. Dazu hat die Maschine an jeder Ecke einem Fuß. Die Füße sind in der Regel schraubbar und lassen sich verstellen. Wenn Ihr Waschtrockner im Wasser steht, Sie die Füße also richtig eingestellt haben, gibt es zur Sicherung an dem meisten Füßen eine sogenannte Kontermutter. Durch diese Mutter kann der Fuß in der Position gesichert werden.
  • Sollte der Hersteller bei Ihnen ein anderes System gewählt haben, finden Sie die entsprechenden Hinweise in Ihrer Gebrauchsanleitung.
  • Wenn Sie Ihren Waschtrockner auf einer Unterlage installieren, sollten Sie die Gerätefüße mit Befestigungsklammern befestigen.
  • Wenn Sie einen Holzboden haben, sollten Sie Ihren Waschtrockner in einer Ecke auf einer wasserfesten Holzplatte (mindestens 30 cm dick) installieren, die fest mit dem Boden verschraubt ist.

2. Achten Sie darauf, das Spannung vorhanden und der Wasserhahn aufgedreht ist.

Anschluss an die Kaltwasserleitung

  • Zulaufschlauch anschließen:
  • Schrauben Sie das abgewinkelte Ende auf den Ventilanschluss Ihres Waschtrockners mit der Hand auf.
  • Das andere Schlauchende befestigen Sie – ebenfalls mit der Hand – an Ihrem Kaltwasserhahn. Dieser ist mit einem blauen Punkt gekennzeichnet.
  • Vorteil: Wenn Sie den Schlauch nur handfest anziehen, können Sie diesen bei Bedarf wieder abschrauben.
  • Achten Sie aber in jedem Fall darauf, dass der Schlauch fest sitzt und nicht abrutschen kann. Gegebenenfalls drehen Sie mit der Rohrzange das Gewinde noch eine halbe Umdrehung weiter. Achten Sie bitte darauf, dass es sich hier um ein Kunststoffgewinde handelt.

Ablaufschlauch anschließen – Je nach den häuslichen sanitären Gegebenheiten:

Der Anschluss an ein Abwasserrohr (z.B. im Keller)

  • Setzen Sie zuerst den Einhängebogen ein. Haken Sie den Bogen in den Ablaufschlauch ein. Bei manchen Modellen wird auch noch eine Dichtung eingesetzt.
  • Verbinden Sie den Abwasserschlauch mit dem von der Sanitärinstallation vorgesehen Standardrohr. Dieses Rohr für den Abfluss sollte mindestens 30 cm hoch sein, um sicherzustellen, dass kein Abwasser wieder in Ihren Waschtrockner eindringt. Achten Sie bitte darauf, dass das Rohr niedriger als Ihr Gerät ist, das Sie installieren. Durch den Einhängebogen sichern Sie die Position Ihres Ablaufschlauchs.

Der Anschluss an ein Abwasserrohr (z.B. im Bad)

  • Beim Wasserablauf ist ein weißer Verlängerungsstutzen angebracht, der von einer Überwurfmutter gehalten wird.
  • Wenn an diesem Anschluss noch kein Waschgerät angeschlossen war ist der
  • Zugang versiegelt.
  • Lösen Sie die Kunststoffmutter und nehmen Sie den Stutzen ab.
  • Prüfen Sie, ob die Öffnung verschlossen ist. Gegebenenfalls entfernen Sie den Verschluss.
  • Diese Abdichtung ist deshalb eingefügt, dass kein Geruch aus dem Anschluss kommt.
  • Bleibt der Abfluss verschlossen, bringt Ihr Waschtrockner eine Fehlermeldung, weil die Pumpe nicht abpumpen kann.
  • Schrauben Sie den Plastikstutzen wieder auf das Abflussrohr.
  • Nehmen Sie den Ablaufschlauch und ziehen Sie die Schlauchschelle über den Schlauch.
  • Schieben Sie den Ablaufschlauch soweit auf den Plastikstutzen auf wie es geht.
  • Nehmen Sie einen Kreuzschlitzschraubendreher und fixieren Sie den Ablaufschlauch mit der Schlauchschelle, so dass der Schlauch nicht mehr abrutschen kann.
  • (Rechtsherum ziehen Sie die Schelle fest, linksherum wird die Schelle gelöst).

Der Anschluss an ein Waschbecken

  • Drehen Sie zuerst das Wasser ab. (Den Haupthahn zudrehen und sicherheitshalber auch die Zuläufe für Kalt- und Warmwasser.
  • Bitte prüfen Sie, ob der Druck weg ist und die Leitung leergelaufen ist.
  • Schrauben Sie den flexiblen Schlauch (Kaltwasserleitung) vom Kaltwasserventil ab.
  • Schrauben Sie das Kaltwasserventil aus der Wand und ersetzen es durch ein Kombi-Eckventil. Das Kombi-Eckventil hat den Vorteil, dass es einen Rückflussverhinderer und eine bereits eingebaute Dichtung enthält.
  • Wenn Ihr Ventil nicht selbstdichtend ist, müssen Sie sich mit Hanf oder Dichtmasse helfen.
  • Drehen Sie das Eckventil vorsichtig in die Wand, bis es handfest sitzt und die Dichtung in der Wand verschwindet.
  • ACHTUNG: Drehen Sie das Ventil nicht zu weit, denn zurückdrehen geht nicht, die Verbindung könnte sonst undicht werden.
  • Den Kaltwasserzulauf befestigen Sie jetzt an dem neuen Ventil. Da sich der flexible Schlauch dabei mit dreht, fixieren Sie den Schlauch parallel mit einer Zange und ziehen mit einem Schraubenschlüssel die letzte Umdrehung fest.

Der Anschluss des Abwasserschlauchs

Sollte bei Ihnen der notwendige Abwasseranschluss vorhanden sein, können Sie den Ablaufschlauch einfach befestigen.

Bei Ihrem Siphon fehlt der Anschluss für den Abwasserschlauch

  • Dann müssen Sie ein Zwischenstück einsetzen.
  • Entfernen Sie zuerst das Abflussrohr.
  • Setzen Sie den Dichtring in das neue Zwischenstück ein und schrauben Sie das Zwischenstück oben an den Ausgang von Ihrem Waschbecken
  • Ihr vorhandenes Verbindungsrohr ist jetzt natürlich etwas zu lang. Nehmen Sie Maß und trennen Sie dann das untere Stück mit einem Rohrschneider oder einer Eisensäge ab.
  • Setzen Sie den Dichtring wieder ein und bringen Sie das Verbindungsstück wieder an. Bei einem gebrauchten Dichtring, sollten Sie prüfen, ob dieser erneuert werden muss.
  • Versehen Sie den passenden Ablaufstutzen noch mit einer Dichtung, denn dort kommt der Ablaufschlauch hin.
  • Verbinden Sie jetzt den Zulaufschlauch mit Ihrem Waschtrockner.
  • Setzen Sie den Ablaufschlauch auf den Stutzen und befestigen Sie den Schlauch mit einer Schelle. Die Schlauchschelle lässt sich mit einem Schraubendreher festziehen und dichtet die ganze Verbindung ab.

Der elektrische Anschluss

  • Der Waschtrockner darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden.
  • Vergewissern Sie sich, dass die Steckdose und der Netzstecker des Gerätes zusammenpassen, und dass eine vorschriftsmäßige Erdung vorhanden ist.
  • Verwenden Sie keine Vielfachstecker, Vielfachkupplungen oder Verlängerungskabel.
  • Ziehen Sie den Netzstecker nur mit dem Steckgriff aus der Steckdose.
  • Ziehen Sie den Netzstecker des Gerätes nicht mit nassen oder feuchten Händen aus der Steckdose.

3./4. Erster Waschgang

  • Wählen Sie ein Kurzprogramm und lassen Sie das Programm durchlaufen.
  • (Bitte sehen Sie auch in Ihrer Gebrauchsanweisung nach).
  • Prüfen Sie nach dem Probelauf noch einmal die Dichtheit der Anschlüsse.

Wir hoffen, dass wir Ihnen mit unserer beispielhaften Anleitung weiterhelfen konnten. Wir wünschen Ihnen viel Erfolg mit Ihrem neuen Wäschetrockner!

Übrigens

Unter www.der-pflegedoktor.de finden Sie professionelle Reinigungsprodukte, die bei regelmäßiger Anwendung zusätzliche den Energieverbrauch Ihrer Haushaltsgeräte senken und für eine längere und zuverlässigere Lebensdauer sorgen.

Ersatzteile für Ihren Kühlschrank und Ihre Haushaltsgeräte in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….

Geschirrspülmaschine aufstellen und anschließen: Beispielhafte Einbauanleitung für Unterbau!

0Shares


(Fotos, Grafiken & Bildmontagen aus Fotoarchiv von AS Ulm – Der Pflegedoktor für Haushaltsgeräte / Autor: Achim Schmid)

Bevor Sie Ihre Unterbau Geschirrspülmaschine in Betrieb nehmen, muss die Maschine richtig aufgestellt und angeschlossen werden. Deshalb ist es dringend erforderlich Ihre Bedienungsanleitung genau zu lesen.

Hinweis
Wenn Sie sich bei der Installation Ihrer Geschirrspülmaschine nicht sicher sind, sollten Sie immer einen qualifizierten Fachmann konsultieren.

Welche Größe von Geschirrspüler brauchen Sie? Es gibt zwei Standardgrößen bei Geschirrspülern:

  • Die meisten Modelle haben eine Breite von 60 cm.
  • Kleinere Modelle haben eine Breite von 45 cm.

Bevor Sie sich einen Unterbau Geschirrspüler anschaffen, sollten Sie zuerst die Nische in Ihrer Küche abmessen, wo Sie Ihre Spülmaschine installieren möchten. Die Spülmaschine wird entweder teilintegriert oder vollintegriert eingebaut. Der Unterschied liegt in der Frontblende, die in der Regel an die Einbauküchenfront angepasst ist!

Stellen Sie sicher, dass alle Transportsicherungen aus dem Gerät entfernt wurden!

Je nach Hersteller und Marke ist Ihre Spülmaschine mit mehreren Transportsicherungen gesichert. Genaue Auskunft über die Transportsicherung Ihrer Geschirrspülmaschine entnehmen Sie bitte Ihrer Bedienungsanleitung.

  • Beginnen Sie mit der Rückseite. Dort finden Sie den Ablaufschlauch und den Zulaufschlauch für Ihre Spülmaschine.
  • Entnehmen Sie die Schläuche, das Elektrokabel und weitere diverse Einbauteile aus der Transportsicherung.
  • Entfernen Sie die Transportsicherung.
  • Um den Aquastopschlauch entnehmen zu können, drehen Sie diesen in Pfeilrichtung heraus.
  • Sollte Ihre Geschirrspülmaschine keinen Aquastopschlauch haben, empfehlen wir Ihnen kaufen Sie diesen nach.

Bitte beachten:
Ein Aquastop ist ein Schlauchmechanismus, der bei einem plötzlichen Wasseraustritt die Wasserzufuhr unterbricht, um weitergehende Wasserschäden zu vermeiden.

Die Geschirrspülmaschine richtig aufstellen

  • Verbinden Sie zuerst das Stromkabel mit Ihrem Geschirrspüler.
  • Prüfen Sie auf der Vorderseite Ihrer Spülmaschine, ob diese für den Transport verriegelt wurde.
  • Bitte sehen Sie dazu in Ihrer Bedienungsanleitung nach. Hier ist meistens eine Kindersicherung vorhanden. Entriegeln Sie diese Sicherung.
  • Ist Ihre Spülmaschine entriegelt, öffnen Sie die Maschine.
  • Entnehmen Sie alle Dokumente und das Montagematerial, das sich noch im Inneren Ihrer Geschirrspülmaschine befindet.
  • Schließen Sie den Geschirrspüler wieder.

Unser Tipp
Bevor Sie nun mit weiteren Arbeiten an Ihrem Geschirrspüler beginnen, sehen Sie bitten nochmals in Ihrer Bedienungsanleitung nach, ob auch wirklich alle Transportsicherungen die von Hersteller angebracht wurden entfernt sind. Ist die Spülmaschine in die Nische eingeschoben, kommen Sie da nicht mehr hin.

  • Jetzt müssen Sie Ihre Nische vorbereiten und Ihre Holzplatte (Arbeitsplatte) von unten vor Feuchtigkeit schützen.
  • Verwenden Sie dafür das im Lieferumfang enthaltene Schutzblech.
  • Sollte dieses Schutzblech im Lieferumfang nicht enthalten sein, dann nehmen Sie dafür ein Aluminiumklebeband und kleben Sie die Fläche von unten komplett ab. Es darf kein Wasserdampf an Ihre Holzplatte kommen. Diese könnte sonst mit der Zeit aufweichen und beschädigt werden.
  • Ist ein Blech vom Hersteller mitgeliefert worden, gehen Sie bitte nach Ihrer Bedienungsanleitung vor. Das Schutzblech ist in der Regel gekennzeichnet, wie es montiert werden muss. Montieren Sie das Blech so, wie es in Ihrer Anleitung vorgegeben ist. Das Schutzblech wird entweder angenagelt oder geschraubt.
  • Je nach Hersteller und Modell werden Unterbau Geschirrspüler unterschiedlich befestigt. Die entsprechenden Hinweise entnehmen Sie bitte auch hier wieder aus Ihrer Bedienungsanleitung.

Bei manchen Geräten sind Befestigungslaschen angebracht, diese müssen Sie in diesen Fällen durch die in der Lieferung enthalten Befestigungen austauschen.

Durch das Anbringen der Befestigungen an der Oberseite der Spülmaschine kann später Ihr Gerät mit der Unterseite der Arbeitsplatte fixiert werden.

  • Alternativ wird Ihre Spülmaschine seitlich befestigt. Ihr Gerät hat dann rechts und links entsprechende Öffnungen, in die Sie die im Lieferumfang beigefügten Hülsen einschieben müssen. Hier wird später Ihr Geschirrspüler mit zwei Schrauben fixiert.
  • Bevor Sie jetzt Ihre Spülmaschine vorsichtig in die dafür vorgesehene Nische schieben, sollten Sie zuerst die Positionen, wo die Anschlüsse für den Zulaufschlauch, den Ablaufschlauch und der Netzanschluss hinkommen festlegen. Legen Sie die Anschlüsse an die dafür vorgesehene Stellen.
  • Wenn die Spülmaschine eingeschoben ist, kommen Sie nicht mehr an die Anschlüsse ran. Achten Sie bitte während des Einschiebens darauf, dass die Schläuche nicht geknickt werden.
  • Ihre Geschirrspülmaschine sitzt jetzt noch sehr tief und nach oben ist noch sehr viel Platz.

Das Ausrichten der Geschirrspülmaschine

  • Ihre Spülmaschine hat vorne zwei Füße und in der Mitte einen Stellmechanismus für die hinteren Füße. Damit können Sie Ihr Gerät auf die gewünschte Höhe anheben.
  • Nehmen Sie einen Schraubenschlüssel und heben Sie damit zunächst die vorderen Füße im Wechsel an.
  • Heben Sie über die mittlere Stellschraube auch die hinteren Füße an.
  • Wenn Sie die Schraube in der Regel nach rechts drehen, heben Sie Ihren Geschirrspüler im hinteren Bereich an.
  • Achten Sie bitte darauf, dass Sie Ihre Spülmaschine gleichmäßig nach oben anheben.
  • Diese Schritt wiederholen Sie so oft, bis Ihr Geschirrspüler oben angekommen ist.
  • Ihre Maschine muss gerade unter der oberen Arbeitsplatte stehen.
  • Ist Ihre Geschirrspüler oben angekommen, öffnen Sie Ihr Gerät, und schauen Sie, dass die Dichtung Ihrer Spülmaschine oben gleichmäßig anliegt.
  • Sollte dies nicht der Fall sein, müssen Sie die Dichtung neu ausrichten.

Verkleidung an der Spülmaschinentür anbringen

In Ihrem Lieferumfang befindet sich auch eine Schablone. Halten Sie die Schablone mit den Pfeilen nach oben an Ihre Spülmaschinentür. Schieben Sie die Schablone ganz nach oben. Ist die Schablone richtig angelegt, haben Sie an den Seiten je eine kleine Maßskala.

  • Markieren Sie rechts und links auf Ihrer Schablone an der Maßskala die Unterkante des Ritzes der seitlich angrenzenden Schränke mit einem Stift.
  • Legen Sie die Verkleidung auf die Außenseite vor sich hin.
  • Die Innenseite zeigt zu Ihnen.
  • Die Oberseite Ihrer Verkleidung zeigt nach oben und die Pfeile auf Ihrer Schablone zeigen ebenfalls nach oben.
  • Legen Sie die Schablone so auf, dass Ihre beiden angebrachten Markierungen deckungsgleich an der Kante der Oberseite rechts wie links anliegen.
  • Fixieren Sie die Schablone mit etwas Klebeband, so kann nichts mehr verrutschen.
  • Nehmen Sie einen kleinen Bohrer und markieren Sie Ihre Bohrungen durch die Schablone durch. – Bitte nur anbohren um die Stellen zu markieren und nicht durch die Verkleidung bohren.
  • Entfernen Sie die Schablone wieder.
  • Nehmen Sie die beiden Einrasthaken, die vier passenden Schrauben und die Beilagegummis, wenn vorhanden und schrauben Sie die Einrasthaken an den vorher von Ihnen markierten Stellen fest. (Achten Sie bitte darauf, dass die verwendeten Schrauben nicht zu lang sind. Diese könnten sonst durchstoßen).
  • Gehen Sie dabei immer nach der Zeichnung und den Angaben aus Ihrer Bedienungsanleitung vor. Je nach Modell und Hersteller kann die Montage abweichen.

Noch ein Tipp
Unten an der Spülmaschinentür kann noch ein Abweiser angebracht werden. Das ist ein Gummi, der unten an der Tür angeklebt wird.

  • Bevor Sie nun Ihre Verkleidung an Ihrem Geschirrspüler anbringen können, müssen Sie zuerst noch eine Blendenverlängerung anbringen.
  • Hier gibt es je nach Hersteller und Modell unterschiedliche Möglichkeiten.
  • Die genaue Montageanleitung entnehmen Sie bitte wieder aus Ihrer Gebrauchsanleitung.
  • Bei den meisten Modellen kann die Blendenverlängerung eingeklickt werden.
  • Wenn möglich drücken Sie diese Blende so zusammen, dass diese mit der Unterkante des Ritzes Ihrer Seitenschränke übereinstimmt. Ist dies nicht der Fall, müssen Sie die Blende entsprechend kürzen.
  • Bei Ihrer Lieferung sind auch zwei Klebestreifen enthalten. Alternativ können Sie auch ein doppelseitiges Klebeband verwenden. Bringen Sie diese beiden Klebestreifen etwas unterhalb der Blendenverlängerung rechts und links an. Damit können Sie die Verkleidung für den Moment fixieren.
  • Um die Verkleidung einhaken zu können, gehen Sie mit den beiden unteren Einrasthaken in die unteren Einraststellen an Ihrer Spülmaschinentür. Kippen Sie die Verkleidung schräg an und rasten Sie die Verkleidung ein.
  • Drücken Sie mit je einem Finger Ihrer Hände die Blendenverlängerung leicht nach oben und drücken Sie die Verkleidung an die Spülmaschine.
  • Prüfen Sie die Spaltmaße der Tür, diese müssen stimmen, sonst müssen Sie die Verkleidung wieder entnehmen und den Vorgang wiederholen. Wenn Ihre Verkleidung richtig sitzt, öffnen Sie Ihre Spülmaschinentür wieder, aber achten Sie bitte dabei darauf, dass Ihre Verkleidung an der gewünschten Position bleibt.
  • Fixieren Sie die Verkleidung an der Spülmaschinentür mit Klebeband.
  • Bevor Sie mit der Verschraubung beginnen, empfehlen wir Ihnen: Halten Sie bitte die Schrauben zunächst an die Position an der Sie angeschraubt werden und prüfen Sie, dass die Schrauben nicht zu lang sind und Ihre Verkleidung durchstoßen.
  • Stecken Sie die Schrauben in die bereits vorgefertigten Bohrungen an Ihrer Spülmaschinentür und schrauben Sie die Verkleidung vollständig an.
  • Schließen Sie Ihre Spülmaschinentür wieder, und schauen Sie, ob alles passt.
  • Wenn Ihre Geschirrspülmaschine richtig steht, öffnen Sie Ihr Gerät wieder.
  • Schrauben Sie Ihre Spülmaschine fest an.
  • Je nach Modell kann Ihre Maschine mit Ihrer Arbeitsplatte von der Unterseite her verschraubt werden, oder von beiden Seiten (rechts und links) von der Innenseite Ihrer Spülmaschine.
  • Jetzt ist Ihr Geschirrspüler komplett montiert und Sie können Ihr Gerät wieder schließen.

Der Anschluss an ein Waschbecken

  • Drehen Sie zuerst das Wasser ab. (Den Haupthahn zudrehen und sicherheitshalber auch die Zuläufe für Kalt- und Warmwasser.)
  • Bitte prüfen Sie, ob der Druck weg ist und die Leitung leergelaufen ist.
  • Schrauben Sie den flexiblen Schlauch (Kaltwasserleitung) vom Kaltwasserventil ab.
  • Schrauben Sie das Kaltwasserventil aus der Wand und ersetzen es durch ein Kombi-Eckventil. Das Kombi-Eckventil hat den Vorteil, dass es einen Rückflussverhinderer und eine bereits eingebaute Dichtung enthält.
  • Wenn Ihr Ventil nicht selbstdichtend ist, müssen Sie sich mit Hanf oder Dichtmasse helfen.
  • Drehen Sie das Eckventil vorsichtig in die Wand, bis es handfest sitzt und die Dichtung in der Wand verschwindet.
  • ACHTUNG: Drehen Sie das Ventil nicht zu weit, denn zurückdrehen geht nicht, die Verbindung könnte sonst undicht werden.
  • Den Kaltwasserzulauf befestigen Sie jetzt an dem neuen Ventil. Da sich der flexible Schlauch dabei mit dreht, fixieren Sie den Schlauch parallel mit einer Zange und ziehen mit einem Schraubenschlüssel die letzte Umdrehung fest.

Bei Ihrem Siphon fehlt der Anschluss für den Abwasserschlauch

  • Dann müssen Sie ein Zwischenstück einsetzen.
  • Entfernen Sie zuerst das Abflussrohr.
  • Setzen Sie den Dichtring in das neue Zwischenstück ein und schrauben Sie das Zwischenstück oben an den Ausgang von Ihrem Waschbecken
  • Ihr vorhandenes Verbindungsrohr ist jetzt natürlich etwas zu lang. Nehmen Sie Maß und trennen Sie dann das untere Stück mit einem Rohrschneider oder einer Eisensäge ab.
  • Setzen Sie den Dichtring wieder ein und bringen Sie das Verbindungsstück wieder an. Bei einem gebrauchten Dichtring, sollten Sie prüfen, ob dieser erneuert werden muss.
  • Versehen Sie den passenden Ablaufstutzen noch mit einer Dichtung, denn dort kommt der Ablaufschlauch hin.
  • Verbinden Sie jetzt den Zulaufschlauch mit Ihrer Spülmaschine.
  • Setzen Sie den Ablaufschlauch auf den Stutzen und befestigen Sie den Schlauch mit einer Schelle. Die Schlauchschelle lässt sich mit einem Schraubendreher festziehen und dichtet die ganze Verbindung ab.

Der elektrische Anschluss

  • Die Geschirrspülmaschine darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden.
  • Vergewissern Sie sich, dass die Steckdose und der Netzstecker des Gerätes zusammenpassen, und dass eine vorschriftsmäßige Erdung vorhanden ist.
  • Verwenden Sie keine Vielfachstecker, Vielfachkupplungen oder Verlängerungskabel.
  • Ziehen Sie den Netzstecker nur mit dem Steckgriff aus der Steckdose.
  • Ziehen Sie den Netzstecker des Gerätes nicht mit nassen oder feuchten Händen aus der Steckdose.

Sockelleiste montieren

Zum Schluss müssen Sie noch Ihre Sockelleiste anbringen. Diese müssen Sie mitunter aussägen. Das liegt daran, dass beim Öffnen der Spülmaschine die Blende an der Sockelleiste anschlagen kann.

Unser Tipp
Wenn Sie Ihre Sockelleiste aussägen mussten, sollten Sie an der ausgesägten Stelle ein Aluminiumband aufkleben. Oben an dem Sägeschlitz ist der Sockel nicht mehr wasserdicht. Durch Wasser kann die Blende beschädigen.

Vor dem ersten Spülgang

  • Bitte gehen Sie hier genau nach der Beschreibung in Ihrer Bedienungsanleitung vor.
  • Wenn Ihre Geschirrspülmaschine unten eine Öffnung hat, öffnen Sie den Verschluss und füllen Sie zuerst ausreichend Wasser ein. Danach füllen Sie dann das Spülmaschinensalz ein.
  • Füllen Sie den Klarspüler in Ihre Spülmaschine ein.
  • Jetzt müssen Sie noch das Reinigungsmittel in Ihren Geschirrspüler einfüllen.

Wir hoffen, dass wir Ihnen mit unserer beispielhaften Anleitung weiterhelfen konnten. Wir wünschen Ihnen viel Erfolg mit Ihrer neuen Geschirrspülmaschine!

Übrigens

Unter www.der-pflegedoktor.de finden Sie professionelle Reinigungsprodukte, die bei regelmäßiger Anwendung zusätzliche den Energieverbrauch Ihrer Haushaltsgeräte senken und für eine längere und zuverlässigere Lebensdauer sorgen.

Ersatzteile für Ihren Kühlschrank und Ihre Haushaltsgeräte in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….

Waschmaschine neu aufstellen und anschließen: beispielhafte Anleitung

0Shares


(Fotos, Grafiken & Bildmontagen aus Fotoarchiv von AS Ulm – Der Pflegedoktor für Haushaltsgeräte / Autor: Achim Schmid)

Bevor Sie Ihre Waschmaschine in Betrieb nehmen, muss die Maschine richtig aufgestellt und angeschlossen werden. Deshalb ist es dringend erforderlich Ihre Bedienungsanleitung genau zu lesen. Die notwendigen Auskünfte finden Sie unter dem Punkt: – Vor der Ersten Inbetriebnahme –

Hinweis:
Wenn Sie sich bei der Installation Ihrer Waschmaschine nicht sicher sind, sollten Sie immer einen qualifizierten Fachmann konsultieren.

Übersicht:

  1. Stellen Sie sicher, dass alle Transportsicherungen aus dem Gerät entfernt wurden.
  2. Achten Sie darauf, dass Spannung vorhanden und der Wasserhahn aufgedreht ist.
  3. Gießen Sie 2 Liter Wasser in das Waschmittelfach. Geben Sie eine kleine Menge Waschpulver hinzu. Hierdurch wird das Abpumpsystem aktiviert.
  4. Stellen Sie z.B. ein Baumwollprogramm mit der höchsten Temperatur ein und starten Sie das Programm ohne Wäsche. So werden alle eventuellen Verunreinigungen aus der Trommel und dem Bottich entfernt.
  5.       (Bitte gleichen Sie die Punkte mit Ihrer Bedienungsanleitung ab).

> Öffnen Sie die Waschmaschinentür.
In der Trommel befinden sich in der Regel:
> die Bedienungsanleitung,
> Ein Schlüssel zum entriegeln der Wäschetrommel,
> ein Wasserschlauch.

1. Stellen Sie sicher, dass alle Transportsicherungen aus dem Gerät entfernt wurden!

Je nach Hersteller und Marke ist Ihre Waschmaschine mit mehreren Transportsicherungen gesichert. Die Sicherungen dienen dazu, die Trommel während des Transports in Position zuhalten. Heben Sie sich diese Transportsicherung unbedingt auf.

> Die Transportsicherung befinden sich auf der Rückseite Ihres Geräts und werden mit einem Schraubenschlüssel entfernt.
<> Entfernen Sie zunächst die Schraube an der Transportsicherung.
> Entfernen Sie auch den Plastikteil, das ist die eigentliche Sicherung, die Schraube sichert das Ganze nur.
> Wenn Sie alle Sicherungen entnommen haben, setzen Sie die mitgelieferten Abdeckungen ein.
> Je nach Hersteller und Marke befindet sich auch noch im unteren Teil der Trommel eine Sicherung, nehmen Sie diese bitte auch heraus.

Die Waschmaschine richtig aufstellen

> Stellen Sie Ihre Waschmaschine immer auf einer festen und ebenen Oberfläche auf. Weiche Böden und Bodenbeläge sind daher nicht geeignet.

> Die Waschmaschine sollte einen festen Stand haben. Dazu hat die Maschine an jeder Ecke einem Fuß. Die Füße sind in der Regel schraubbar und lassen sich verstellen. Wenn Ihre Waschmaschine im Wasser steht, Sie die Füße also richtig eingestellt haben, gibt es zur Sicherung an dem meisten Füßen eine sogenannte Kontermutter. Durch diese Mutter kann der Fuß in der Position gesichert werden.
Sollte der Hersteller bei Ihnen ein anderes System gewählt haben, finden Sie die entsprechenden Hinweise in Ihrer Gebrauchsanleitung.

> Wenn Sie die Waschmaschine auf einer Unterlage installieren, sollten Sie die Gerätefüße mit Befestigungsklammern befestigen.

> Wenn Sie einen Holzboden haben, sollten Sie die Waschmaschine in einer Ecke auf einer wasserfesten Holzplatte (mindestens 30 cm dick) installieren, die fest mit dem Boden verschraubt ist.

2.Achten Sie darauf, das Spannung vorhanden und der Wasserhahn aufgedreht ist, wenn Sie die Waschmaschine vollständig angeschlossen haben.

Anschluss an die Kaltwasserleitung

> Zulaufschlauch anschließen:
Schrauben Sie das abgewinkelte Ende auf den Ventilanschluss Ihrer Waschmaschine mit der Hand auf.
> Das andere Schlauchende befestigen Sie – ebenfalls mit der Hand – an Ihrem Kaltwasserhahn. Dieser ist mit einem blauen Punkt gekennzeichnet.
Vorteil: Wenn Sie den Schlauch nur handfest anziehen, können Sie diesen bei Bedarf wieder abschrauben.

> Ablaufschlauch anschließen:

Je nach den häuslichen sanitären Gegebenheiten

Der Anschluss an ein Abwasserrohr

> Setzen Sie zuerst den Einhängebogen ein. Haken Sie den Bogen in den Ablaufschlauch ein. Bei manchen Modellen wird auch noch eine Dichtung eingesetzt.
> Verbinden Sie den Abwasserschlauch mit dem von der Sanitärinstallation vorgesehen Standardrohr. Dieses Rohr für den Abfluss sollte mindestens 30 cm hoch sein, um sicherzustellen, dass kein Abwasser wieder in Ihre Waschmaschine eindringt. Achten Sie bitte darauf, dass das Rohr niedriger als Ihr Gerät ist, das Sie installieren. Durch den Einhängebogen sichern Sie die Position Ihres Ablaufschlauchs.

Der Anschluss an ein Waschbecken>

> Drehen Sie zuerst das Wasser ab. (Den Haupthahn zudrehen und sicherheitshalber auch die Zuläufe für Kalt- und Warmwasser.
> Bitte prüfen Sie, ob der Druck weg ist und die Leitung leergelaufen ist
> Schrauben Sie den flexiblen Schlauch (Kaltwasserleitung) vom Kaltwasserventil ab. > Schrauben Sie das Kaltwasserventil aus der Wand und ersetzen es durch ein Kombi-Eckventil. Das Kombi-Eckventil hat den Vorteil, dass es einen Rückflussverhinderer und eine bereits eingebaute Dichtung enthält.
> Wenn Ihr Ventil nicht selbstdichtend ist, müssen Sie sich mit Hanf oder Dichtmasse helfen.
> Drehen Sie das Eckventil vorsichtig in die Wand, bis es handfest sitzt und die Dichtung in der Wand verschwindet.
ACHTUNG: Drehen Sie das Ventil nicht zu weit, denn zurückdrehen geht nicht, die Verbindung könnte sonst undicht werden.
> Den Kaltwasserzulauf befestigen Sie jetzt an dem neuen Ventil. Da sich der flexible Schlauch dabei mit dreht, fixieren Sie den Schlauch parallel mit einer Zange und ziehen mit einem Schraubenschlüssel die letzte Umdrehung fest.

Der Anschluss des Abwasserschlauchs

> Sollte bei Ihnen der notwendige Abwasseranschluss vorhanden sein, können Sie den Ablaufschlauch einfach befestigen.

Bei Ihrem Siphon fehlt der Anschluss für den Abwasserschlauch

> Dann müssen Sie ein Zwischenstück einsetzen.
> Entfernen Sie zuerst das Abflussrohr.
> Setzen Sie den Dichtring in das neue Zwischenstück ein und schrauben Sie das Zwischenstück oben an den Ausgang von Ihrem Waschbecken. > Ihr vorhandenes Verbindungsrohr ist jetzt natürlich etwas zu lang. Nehmen Sie Maß und trennen Sie dann das untere Stück mit einem Rohrschneider oder einer Eisensäge ab.
> Setzen Sie den Dichtring wieder ein und bringen Sie das Verbindungsstück wieder an. Bei einem gebrauchten Dichtring, sollten Sie prüfen, ob dieser erneuert werden muss. > Versehen Sie den passenden Ablaufstutzen noch mit einer Dichtung, denn dort kommt der Ablaufschlauch hin.
> Verbinden Sie jetzt den Zulaufschlauch mit Ihrer Waschmaschine.
> Setzen Sie den Ablaufschlauch auf den Stutzen und befestigen Sie den Schlauch mit einer Schelle. Die Schlauchschelle lässt sich mit einem Schraubendreher festziehen und dichtet die ganze Verbindung ab.

Der elektrische Anschluss

> Die Waschmaschine darf nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom angeschlossen werden.
> Vergewissern Sie sich, dass die Steckdose und der Netzstecker des Gerätes zusammenpassen, und dass eine vorschriftsmäßige Erdung vorhanden ist.
> Verwenden Sie keine Vielfachstecker, Vielfachkupplungen oder Verlängerungskabel.
> Ziehen Sie den Netzstecker nur mit dem Steckgriff aus der Steckdose.
> Ziehen Sie den Netzstecker des Gerätes nicht mit nassen oder feuchten Händen aus der Steckdose.

3./4.Erster Waschgang

> Führen Sie den ersten Waschgang ohne Wäsche durch, um die Wasserreste zu beseitigen, die sich aufgrund des werksseitig ausgeführten Prüftests noch in der Trommel befinden könnten.
> Schütten Sie etwa 2 Liter Wasser und einen halben Messbecher normales Waschmittel in die entsprechende Kammer der Waschmittelschublade.
> Stellen Sie den Programmwähler auf Koch/Bunt 90° C und drücken Sie die Starttaste.
(Bitte sehen Sie auch in Ihrer Gebrauchsanweisung nach.)

Wir hoffen, dass wir Ihnen mit unserer beispielhaften Anleitung weiterhelfen konnten. Wir wünschen Ihnen dabei viel Erfolg!

Übrigens

Unter www.der-pflegedoktor.de finden Sie professionelle Reinigungsprodukte, die bei regelmäßiger Anwendung zusätzliche den Energieverbrauch Ihrer Haushaltsgeräte senken und für eine längere und zuverlässigere Lebensdauer sorgen.

Ersatzteile für Ihren Kühlschrank und Ihre Haushaltsgeräte in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….

Die Waschmaschine richtig reinigen und pflegen für eine lange Lebensdauer – Anleitung mit Video

0Shares

In der Bundesrepublik Deutschland waschen täglich tausende von Waschmaschinen aller Marken und Fabrikate abertausende von Waschladungen verschmutzter Wäsche. Das ist der ganz normale Anspruch, den wir Alle an unsere Haushaltsgeräte stellen. Wir fühlen uns wohl und geborgen in sauber Wäsche, die wir direkt und indirekt auf unserer Haut tragen.

Wie reinigt man eine Waschmaschine?

Eine Waschmaschine richtig pflegen und reinigen für eine lange Lebensdauer. Durch das richtige Vorbeugen Reparaturen verzögern.

Aus Sicherheitsgründen sollte aber die Waschmaschine von Strom und Wasser abgeschlossen werden! Zudem sind alle im Land gültigen Vorschriften und Richtlinien zwingend einzuhalten!

—   S T R O M    I S T    L E B E N S G E F Ä H R L I C H !   —

Dies sollte auch bei einer vollständigen Reinigung Ihrer Waschmaschine gelten, auch wenn Sie nicht direkt mit Strom in Verbindung stehen!

Nun kann es auch schon losgehen:

Waschmaschine reinigen:

Grundsätzlich sollte eine Waschmaschine in regelmäßigen Abständen gereinigt werden. Wie oft Sie Ihre Waschmaschine reinigen sollten ist einerseits abhängig vom Gebrauch der Waschmaschine und andererseits vom Härtegrad des verwendeten Wassers. Den Härtegrad Ihres Wassers können Sie bei Ihrem örtlichen Wasserwerk erfragen.

Eine Waschmasche kommt permanent mit Wasser, Schmutz, Waschmittel und Weichspüler in Verbindung. Dies führt wiederum zu einer Schimmelbildung und Ablagerungen. Diese Ablagerungen können am Ende zu Schäden an Ihrer Maschine führen. Wir empfehlen Ihnen professionelle Reinigungsmittel zunehmen. Essig kann beispielsweise Dichtungen und Schläuche im Gerät angreifen und diese porös machen. Wenn der Essig falsch angewendet wird, kann es zu chemischen Reaktionen kommen und Sie haben weiße Schlieren in der Wäsche.

Waschmaschine reinigen – für die Profis im Haushalt:

Bei der Reinigung fängt man von oben an.

Das Waschmittelfach:

Nehmen Sie das Waschmittelfach heraus. Hier bilden sich Ablagerungen vom Waschmittel (Rückstände vom Pulver) und vom Weichspüler. Zur Reinigung verwenden Sie Wasser und ein Reinigungstuch.

Schwieriger zu reinigen ist der Wassereinlauf. Das ist der Behälter in dem das Waschmittelfach sitzt. Hier bilden sich mit der Zeit auch die ganzen Ablagerungen. Das gilt besonders für die Oberseite, dort sitzen die Wassereinlaufdüsen und hier setzt sich auch der meiste Kalk, Rückstände von Waschmittel und Rückstände des Weichspülers ab. Die Behälter sollten gründlich mit einem Schwamm und gegebenenfalls mithilfe einer Zahnbürste gereinigt werden. Sollten die Waschmittelreste ganz hart und eingekrustet sein, dann nehmen Sie ein feuchtes Wischtuch und schieben dieses Tuch in die Öffnung. Lassen Sie dies eine Zeitlang wirken und wischen Sie dann das Fach aus. Sind grobe Ablagerungen abgefallen, können diese mit einem Staubsauger herausgesaugt werden. Auch ein unsauberes Fach kann zu einer Geruchsbildung führen.

Unser Tipp:
Reinigen Sie nach jedem Waschgang (jeder Wäsche) das Waschmittelfach und lassen Sie es etwas offenstehen. Schließen Sie das Waschmittelfach nach der Reinigung nicht gleich wieder. Auch das Bullauge sollten Sie nach jedem Wäschegang eine Zeitlang geöffnet halten. So beugen Sie der Bildung von Schimmel und Keimen vor.

Die Trommel in der Waschmaschine:

In der Trommel gibt es sichtbar so gut wie nie Ablagerungen. Ablagerungen können sich auch noch in der Türmanschette befinden. Biegen Sie deshalb den Türgummi vorsichtig auf. Hier befinden sich oft neben Ablagerungen und Schlieren auch Kleinteile. Die Türdichtung können Sie mit einem haushaltsüblichen Reiniger säubern. Hier sollten Sie keinen Essig verwenden. Essig trocknet die Dichtung aus und macht Manschette porös. Sinnvoll ist ein Reiniger, der für die Waschmaschine geeignet ist.

Der Heizkörper in der Waschmaschine:

Ablagerungen und Kalk findet man auch auf dem Heizelement. Dies ist auch ein Zeichen, dass die Waschmaschine länger nicht mehr gereinigt wurde. Diese Ablagerungen machen Ihre Waschmaschine auf längere Sicht kaputt. Kalkablagerungen auf dem Heizwiderstand bedeutet einen höheren Stromverbrauch. Die Heizung muss doppelt und dreifach solange heizen, weil die angesammelte Kalkschicht isolierend wirkt und dadurch die Heizleistung nicht in der vorgegebenen Zeit erbracht werden kann. Im Umkehrschluss sorgt ein sauberer Heizkörper für weniger Energieverbrauch.

Der Laugenbehälter in der Waschmaschine:

Der Laugenbehälter ist der Behälter, der permanent mit Wasser in Kontakt steht. Zur Entkalkung empfehlen wir hier einen professionellen Entkalker. Reinigen Sie Ihre Maschine anschließend noch zusätzlich mit einem professionellen Maschinenreiniger, so erhalten Sie noch den positiven Zusatzeffekt, dass Ihre Wäsche wieder besser riecht. Gehen Sie beim Entkalken und beim Reinigen immer nach der Gebrauchsanweisung des Herstellers vor. Die Anleitung ist meistens auf der Verpackung aufgedruckt. Um der Reinigung Ihrer Waschmaschine eine noch bessere Wirkung zu verleihen, halten Sie in der Mitte der Reinigungszeit das Reinigungsprogramm mit der Pausentaste an und lassen es 30 Minuten einwirken. Danach setzen Sie das Programm fort.

Das Flusensieb der Waschmaschine reinigen:

Zuletzt sollten Sie noch das Flusensieb Ihrer Waschmaschine reinigen. Dazu muss die untere Blende, Klappe oder Öffnung – je nach Bauart und Hersteller der Maschine – geöffnet werden. Dort befindet sich auch ein Ablaufschlauch. Über diesen Entleerungsschlauch wird das Restwasser aus Ihrer Waschmaschine abgelassen. Ist das Wasser aus dem Gerät entfernt öffnen Sie das Flusensieb und nehmen es heraus. Achtung: Auch hier kann noch etwas Restwasser mitkommen. Das Flusensieb muss innen komplett gereinigt werden.

Ist die Maschine nun vollständig entkalkt und gereinigt, ist sie wieder voll funktionsfähig, energiesparend und dies führt auch wieder zu einer angenehmen Geruchsbildung.


Ersatzteil Motorkohlen für Bosch Siemens Bauknecht Waschmaschine MAXX Siwamat etc. – Einbauanleitung & Video
AEG Bauknecht Waschmaschine Lavamat Motorkohlen mit Halter mit Einbauanleitung & Video
Reparatur Tausch Dichtung Pumpentopf bei Bosch Siemens Spülmaschinen – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Heizpumpe / Umwälzpumpe – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Feder und Seilzug – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch des Elektroventils – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch der Türverriegelung – Einbauanleitung mit Video
Waschmaschine: Reparatur Tausch der Abwasserpumpe bzw. Laugenpumpe – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Kohlebürsten bzw. Motorkohlen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Heizung – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Türmanschette – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch des Rippenbandes / Keilriemen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Stoßdämpfer – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Trommelrippen – Einbauanleitung & Video

Ersatzteile für Ihre Waschmaschine in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Übrigens: Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….

Wäschetrockner: Reinigung und Einbau einer Wartungsklappe bei Bosch Siemens Wärmepumpentrockner – Einbauanleitung mit Video

0Shares

In der Bundesrepublik Deutschland trocknen täglich tausende von Wäschetrocknern aller Marken und Fabrikate abertausende von Waschladungen nasser Wäsche. Das ist der ganz normale Anspruch, den wir Alle an unsere Haushaltsgeräte stellen. Wir fühlen uns wohl und geborgen in sauber Wäsche, die wir direkt und indirekt auf unserer Haut tragen.

Wer sorgt sich aber um unseren Wäschetrockner?

Läuft unser Trockner einmal nicht ganz rund, so wird uns in vielen Fällen ein sogenannter Fehlercode angezeigt. Mithilfe unserer Gebrauchsanleitung, lässt sich dann ermitteln, was unserer Maschine fehlt. Wir können dann den Fehler durch einen technischen Kundendienst beheben lassen, oder wir reparieren – bei ausreichender Kenntnis – unseren Wärmepumpentrockner selbst.

Zuvor muss aber der Wäschetrockner von Strom und Wasser abgeschlossen werden! Zudem sind alle im Land gültigen Vorschriften und Richtlinien zwingend einzuhalten!

—   S T R O M    I S T    L E B E N S G E F Ä H R L I C H !   —

Dies sollte bei allen Reparaturen an Ihrem Wäschetrockner gelten, auch wenn Sie nicht direkt mit Strom in Verbindung stehen!

Nun kann es auch schon losgehen:

Wenn die Kontrollleuchte Wasserbehälter ist voll ständig blinkt:

Beginnen Sie mit der üblichen Reinigung des Trockners. Öffnen Sie dazu die Gerätetür und entnehmen Sie die im unteren Rahmen befindlichen Flusenfilter. Es sind 2 Filter, deshalb entnehmen Sie zuerst das äußere Sieb und dann das innere Sieb. Öffnen Sie die Filter nacheinander und entfernen Sie die Flusen. Reinigen Sie anschließend auch den Spalt im Rahmen Ihres Wärmepumpentrockners. Kontrollieren Sie zusätzlich die unter den Filtern liegende Dichtung, ob diese Dichtung richtig sitzt. Setzen Sie nach der Reinigung die Filter in umgekehrter Reihenfolge wieder ein.

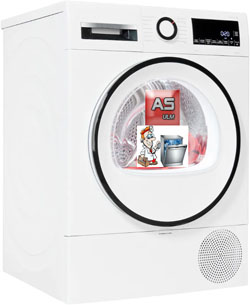

Einbau einer Wartungsklappe bei Ihrem Wärmepumpentrockner von Bosch Siemens:

Öffnen Sie beispielsweise mit einem Schraubendreher den Deckel in der Gehäusefront Ihres Wäschetrockners. Der Trockner hat eine Selbstreinigung, deshalb ist die Öffnung durch den Hersteller verschweißt. Schneiden Sie mit einem Cutter Messer eine Öffnung entlang der Perforierung. Um die Perforierung befinden sich 6 Kunststoffstege, in denen die Wartungsklappe später mit den 6 Schrauben fixiert wird. Die Wartungsklappe passt übrigens für alle Wärmepumpentrockner der Bosch Siemens Hausgeräte Gruppe (BSH). Achtung: Das Plastik ist sehr hart und das Abrutschen wahrscheinlich. Schneiden Sie deshalb immer vom Körper weg.

Reinigung Ihres Wäschetrockners:

Ist die Klappe entfernt, können Sie mit der Reinigung beginnen. Die Reinigung kann sowohl mit Druckluft oder mit Wasser und beispielsweise einer Zahnbürste durchgeführt werden. Bitte achten Sie darauf, dass Sie die Lamellen nicht verbiegen. Dadurch wird der Querschnitt und der Luftdurchsatz verringert, was wiederum die Leistung des Wäschetrockners beeinträchtigt.

Die Wartungsklappe einsetzen und verschrauben:

Nach der Reinigung muss die Wartungsklappe mit der Dichtungsseite in die Richtung des Wärmetauschers eingesetzt werden und mit den 6 mitgelieferten Schrauben fixiert werden.

Der Deckel an der Front Ihres Wärmepumpentrockners kann nun wieder zugeklappt werden.

Bei einer weiteren Reinigung Ihres Trockner wird nur noch die Wartungsklappe mit einem Schraubendreher entfernt.

Die vollständige Reinigung Ihres Wärmepumpentrockners:

Eine vollständige Reinigung Ihres Trockners fördert nicht nur die Leistungsfähigkeit, sondern wirkt sich auch energiesparend aus.

Jetzt geht es in das Innere Ihres Wäschetrockners.

Zuerst nehmen Sie den Gerätedeckel ab. Dazu drehen Sie mit einem Schraubendreher die beiden hinten liegenden Schrauben heraus und heben dann den Deckel vorsichtig an.

Achtung: Bei manchen Geräten ist auch das Stromkabel daran befestigt.
Anschließend entfernen Sie den Wasserbehälter.

Nun liegen die Schrauben der Bedienblende frei. Alle Schrauben müssen ebenfalls entfernt werden. 3 Schrauben sitzen in der Nähe des Wasserbehälters, 1 Schraube sitzt auf der rechten Seite. Sind diese Schrauben gelöst und entfernt, können Sie die Bedienblende abziehen und vorsichtig auf dem Gerät ablegen.

Nun lassen sich alle Schrauben des rechten Seitendeckels – von vorne gesehen – entfernen. 1 Schraube an der Vorderseite, 2 Schrauben an der Oberseite, 4 Schrauben an der Rückseite und 1 Schraube an der Unterseite. Jetzt kann der Seitendeckel vorsichtig nach hinten abgezogen werden. Achtung: An der Vorderseite befinden sich Plastiknasen.

Jetzt können die Flusen entfernt werden und das Innenleben Ihres Wärmepumpentrockners wird sichtbar.

Beschreibung der Teile:
Links befindet sich die Wärmepumpe, daneben die Kondensatpumpe, der Wasserstandsensor, der Motor und 2 Kondensatoren.

Entfernen Sie zunächst den Wasserstandsensor, da der die meisten Probleme verursacht. Dadurch gelangen Sie auch in den Flusensumpf. Lösen Sie die 3 Schrauben und stecken Sie das Kabel ab dann entfernen Sie den Sensor. Gut zu erkennen ist der Belag an den Metallstreifen und der muss weg! Auch dieser Belag kann die Fehlermeldung auslösen.

Danach beginnen Sie mit der Reinigung Ihres Wäschetrockners. Dazu füllen Sie immer wieder – mit einer Kanne – heißes Wasser in die Reinigungsöffnung in der Nähe des Wasserbehälters in den Trockner ein. Gleichzeitig saugen Sie – mit einem Schlauch – das Wasser aus dem Flusensumpf wieder ab. Das machen Sie solange, bis das Wasser klar und frei von Flusen ist. Ist Ihr Wärmepumpentrockner vollständig gereinigt, können Sie mit dem Zusammenbau beginnen.

Setzen Sie Ihren Wäschetrockner wieder zusammen

Verbinden Sie das Kabel wieder mit dem Wasserstandsensor und fixieren Sie den Sensor wieder mit den zuvor entnommenen 3 Schrauben.

Setzen Sie den Seitendeckel wieder an und schieben Sie die Seitenwand vorsichtig auf die vorne liegenden Plastiknasen auf. Befestigen Sie die Seitenwand wieder mit den dafür vorgesehenen Schrauben. Zur Erinnerung: 1 Schraube an der Vorderseite, 2 Schrauben an der Oberseite, 4 Schrauben an der Rückseite und 1 Schraube an der Unterseite. Nun bringen Sie die Bedienblende wieder in Position und fixieren die Blende mit den zuvor entnommenen Schrauben. 3 Schrauben nahe des Wassertranks und 1 Schraube auf der rechten Seite.

Jetzt muss nur noch der Wasserbehälter eingesetzt werden und der Gerätedeckel aufgesetzt werden. Achtung: Bei machen Geräte muss auch das Stromkabel wieder befestigt werden. Zum Schluss drehen Sie die beiden hinten legenden Schrauben mit einem Schraubendreher wieder ein.

Nun ist Ihr Wäschetrockner wieder voll einsatzfähig.


Ersatzteil Motorkohlen für Bosch Siemens Bauknecht Waschmaschine MAXX Siwamat etc. – Einbauanleitung & Video
AEG Bauknecht Waschmaschine Lavamat Motorkohlen mit Halter mit Einbauanleitung & Video
Reparatur Tausch Dichtung Pumpentopf bei Bosch Siemens Spülmaschinen – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Heizpumpe / Umwälzpumpe – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Feder und Seilzug – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch des Elektroventils – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch der Türverriegelung – Einbauanleitung mit Video
Waschmaschine: Reparatur Tausch der Abwasserpumpe bzw. Laugenpumpe – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Kohlebürsten bzw. Motorkohlen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Heizung – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Türmanschette – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch des Rippenbandes / Keilriemen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Stoßdämpfer – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Trommelrippen – Einbauanleitung & Video

Ersatzteile für Ihre Waschmaschine in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Übrigens: Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….

Geräteliste – Herstellerzuordnung – passt in folgende Gerätetypen:

1KDR73017/18 ./. 9405-9407, … 1KDR73017B/18 ./. 9405-9410, … 1KDR73017B/19 ./. 9501-9506, … 1KDR73017B/22 ./. 9502-9502, … 1KDR73017B/23 ./. 9510-9511, … 1KDR73017BN/15 ./. 0000-0000, … 1KDR7301C/16 ./. 9401-9402, … 1KDR7301C/17 ./. 9404-9406, … 1KDR7301C/23 ./. 9510-9512, … 3SC74300A/01 ./. 9006-9009, … 3SC74300A/02 ./. 9011-9101, … 3SC74300A/04 ./. 9101-9102, … 3SC74300A/05 ./. 9105-9108, … 3SC76300A/05 ./. 9107-9107, … 3SC76300A/06 ./. 9108-9201, … 3SC76300A/09 ./. 9201-9202, … 3SC76300A/10 ./. 9207-9209, … 3SC76300A/11 ./. 9210-9303, … 3SC76300A/12 ./. 9304-9304, … 3SC76300A/13 ./. 9305-9309, … 3SC76300A/15 ./. 9310-9402, … CWK4W360/04 ./. 9104-9104, … CWK4W360/05 ./. 9105-9108, … CWK4W360/06 ./. 9108-9201, … CWK4W360/09 ./. 9201-9206, … CWK4W360/10 ./. 9207-9209, … CWK4W360/11 ./. 9210-9303, … CWK4W360/12 ./. 9303-9306, … CWK4W360/13 ./. 9306-9307, … CWK4W360CH/05 ./. 9107-9107, … CWK4W360CH/06 ./. 9111-9112, … CWK4W360CH/09 ./. 9203-9204, … CWK4W360CH/10 ./. 9207-9208, … CWK4W360CH/11 ./. 9209-9302, … CWK4W360CH/12 ./. 9303-9304, … CWK4W360CH/13 ./. 9305-9308, … CWK4W360NL/04 ./. 9102-9104, … CWK4W360NL/09 ./. 9202-9202, … CWK4W361/23 Wärmepumpentechnologie 9510-9512, … CWK4W361/24 Wärmepumpentechnologie 9512-9602, … KDR73017B/15 ./. 0000-0000, … KDR73017BN/19 ./. 0000-0000, … WD260100/01 ./. 8909-8909, … WD260100/02 ./. 8912-8912, … WD260100/03 ./. 9003-9007, … WD260100/06 ./. 9010-9011, … WD260100/12 ./. 9101-9104, … WD260100/15 ./. 9105-9107, … WD260100/16 ./. 9108-9210, … WT44W360/01 ./. 9002-9009, … WT44W360/02 ./. 9010-9012, … WT44W360/04 ./. 9102-9112, … WT44W360/05 ./. 9105-9108, … WT44W360/06 ./. 9108-9108, … WT44W360BY/01 ./. 9004-9009, … WT44W360BY/02 ./. 9012-9101, … WT44W360BY/04 ./. 9101-9104, … WT44W360BY/05 ./. 9107-9107, … WT44W360BY/06 ./. 9108-9201, … WT44W360BY/09 ./. 9203-9205, … WT44W360BY/10 ./. 9208-9209, … WT44W360BY/11 ./. 9210-9302, … WT44W360BY/12 ./. 9303-9303, … WT44W360DN/01 ./. 9006-9009, … WT44W360DN/02 ./. 9010-9101, … WT44W360DN/04 ./. 9101-9103, … WT44W360DN/05 ./. 9105-9107, … WT44W360DN/06 ./. 9109-9201, … WT44W360DN/09 ./. 9201-9206, … WT44W360DN/10 ./. 9209-9210, … WT44W360DN/11 ./. 9209-9303, … WT44W360DN/12 ./. 9303-9304, … WT44W360DN/13 ./. 9308-9308, … WT44W360IT/01 ./. 9006-9008, … WT44W360IT/02 ./. 9010-9010, … WT44W360NL/01 ./. 9006-9009, … WT44W360NL/02 ./. 9011-9101, … WT44W360NL/04 ./. 9101-9102, … WT44W360NL/10 ./. 9208-9209, … WT44W360NL/11 ./. 9210-9210, … WT44W361/05 ./. 9106-9107, … WT44W361/06 ./. 9108-9201, … WT44W361/09 ./. 9206-9206, … WT44W361/10 ./. 9207-9209, … WT44W361/11 ./. 9210-9303, … WT44W361/12 ./. 9305-9305, … WT44W361/13 ./. 9306-9306, … WT44W361DN/11 IQ500selfCleaningcondenser 0000-0000, … WT44W361DN/12 IQ500selfCleaningcondenser 9303-9303, … WT44W361DN/13 IQ500selfCleaningcondenser 9305-9305, … WT44W361NL/05 ./. 9107-9107, … WT44W361NL/06 ./. 9108-9112, … WT44W361NL/09 ./. 9201-9206, … WT44W361NL/10 ./. 9207-9210, … WT44W361NL/11 ./. 9211-9303, … WT44W361NL/12 ./. 9303-9305, … WT44W361NL/13 ./. 9305-9310, … WT44W361NL/15 ./. 9310-9312, … WT44W370NL/01 ./. 9005-9009, … WT44W370NL/02 ./. 9010-9101, … WT44W370NL/04 ./. 9101-9104, … WT44W370NL/05 ./. 9107-9107, … WT44W371NL/05 ./. 9106-9107, … WT44W371NL/07 ./. 9109-9112, … WT44W371NL/09 ./. 9201-9206, … WT44W371NL/10 ./. 9207-9209, … WT44W371NL/11 ./. 9210-9301, … WT44W371NL/12 ./. 0000-0000, … WT44W371NL/13 ./. 9308-9308, … WT44W371NL/15 ./. 9310-9404, … WT44W380FF/06 IQ500 9108-9109, … WT44W380FF/09 IQ500 9202-9205, … WT44W380FF/10 IQ500 9207-9208, … WT44W390CH/01 ./. 9007-9008, … WT44W390CH/02 ./. 9011-9101, … WT44W390CH/04 ./. 9102-9104, … WT44W390CH/05 ./. 9105-9106, … WT44W390CH/06 ./. 9110-9201, … WT44W390CH/09 ./. 9201-9206, … WT44W390CH/10 ./. 9207-9209, … WT44W390CH/11 ./. 9209-9303, … WT44W390CH/12 ./. 9303-9305, … WT44W390CH/13 ./. 9305-9309, … WT44W390CH/15 ./. 9310-9311, … WT44W3D1/11 iQ500selfCleaningcondenser 9302-9303, … WT44W3D1/12 iQ500selfCleaningcondenser 0000-0000, … WT44W3D1/13 iQ500selfCleaningcondenser 9308-9308, … WT44W3G0/04 ./. 9104-9104, … WT44W3G0/05 ./. 9105-9106, … WT44W3G0/06 ./. 9110-9201, … WT44W3G0/09 ./. 9201-9206, … WT44W3G0/10 ./. 9207-9209, … WT44W3G0/11 ./. 9209-9303, … WT44W3G0/12 ./. 9303-9305, … WT44W3G0/13 ./. 9307-9307, … WT44W3V0/04 ./. 9104-9104, … WT44W3V0/05 ./. 9105-9106, … WT44W3V0/06 ./. 9108-9201, … WT44W3V0/09 ./. 9201-9206, … WT44W3V0/10 ./. 9207-9210, … WT44W3V0/11 ./. 9209-9303, … WT44W3V0/12 ./. 9303-9305, … WT44W3V0/13 ./. 9308-9308, … WT44W5OL/03 iQ700selfCleaningcondenser 9206-9208, … WT44W5OL/04 iQ700selfCleaningcondenser 9208-9210, … WT44W5OL/05 iQ700selfCleaningcondenser 9209-9303, … WT44W5OL/06 iQ700selfCleaningcondenser 9303-9303, … WT44W5OL/07 iQ700selfCleaningcondenser 9305-9310, … WT44W5OL/15 iQ700selfCleaningcondenser 9310-9403, … WT44W5OL/18 iQ700selfCleaningcondenser 9404-9406, … WT44W5W0/03 ./. 9508-9602, … WT46W360/05 ./. 9105-9106, … WT46W360/06 ./. 9108-9201, … WT46W360/09 ./. 0000-0000, … WT46W360/11 ./. 9212-9303, … WT46W360/12 ./. 9303-9303, … WT46W360/13 ./. 9306-9308, … WT46W360DN/04 ./. 9101-9104, … WT46W360DN/05 ./. 9105-9107, … WT46W360DN/06 ./. 9109-9201, … WT46W360DN/09 ./. 9201-9206, … WT46W360DN/10 ./. 9208-9210, … WT46W360DN/11 ./. 9209-9303, … WT46W360DN/12 ./. 9303-9304, … WT46W360DN/13 ./. 9305-9310, … WT46W360DN/15 ./. 9310-9403, … WT46W360DN/18 ./. 9403-9403, … WT46W360EE/05 iQ500 9107-9107, … WT46W360EE/06 iQ500 9108-9112, … WT46W360EE/09 iQ500 9202-9202, … WT46W360EE/10 iQ500 9209-9209, … WT46W360EE/11 iQ500 9302-9303, … WT46W360EE/12 iQ500 0000-0000, … WT46W360FF/10 iQ500selfCleaningcondenser 9208-9210, … WT46W360FF/11 iQ500selfCleaningcondenser 9209-9303, … WT46W360FF/12 iQ500selfCleaningcondenser 9303-9303, … WT46W360FF/13 iQ500selfCleaningcondenser 9306-9308, … WT46W360GR/11 iQ500selfCleaningcondenser 9210-9303, … WT46W360GR/12 iQ500selfCleaningcondenser 9303-9303, … WT46W360IT/05 IQ500 9107-9107, … WT46W360IT/06 IQ500 9108-9201, … WT46W360IT/09 IQ500 9201-9201, … WT46W360IT/10 IQ500 9209-9209, … WT46W360IT/11 IQ500 9210-9303, … WT46W360IT/12 IQ500 9304-9304, … WT46W360IT/13 IQ500 9306-9307, … WT46W361FG/05 ./. 9106-9106, … WT46W361FG/06 ./. 9108-9112, … WT46W361FG/09 ./. 9201-9207, … WT46W361FG/10 ./. 9207-9208, … WT46W361FG/11 ./. 9209-9303, … WT46W361FG/12 ./. 9303-9304, … WT46W361FG/13 ./. 9305-9308, … WT46W370FG/01 ./. 9006-9008, … WT46W370FG/02 ./. 9010-9012, … WT46W370FG/04 ./. 9101-9103, … WT46W370FG/05 ./. 9105-9107, … WT46W370FG/06 ./. 9108-9108, … WT46W380GB/09 IQ300SelfCleaningCondenser 9203-9204, … WT46W380GB/10 IQ300SelfCleaningCondenser 9207-9207, … WT46W380GB/11 IQ300SelfCleaningCondenser 9209-9302, … WT46W380GB/12 IQ300SelfCleaningCondenser 9303-9303, … WT46W380GB/13 IQ300SelfCleaningCondenser 9305-9308, … WT46W381NL/12 iQ500selfCleaningCondenser 9304-9305, … WT46W381NL/13 iQ500selfCleaningCondenser 9305-9309, … WT46W381NL/15 iQ500selfCleaningCondenser 9310-9403, … WT46W390/01 ./. 9008-9010, … WT46W390/02 ./. 9010-9101, … WT46W390/04 ./. 9101-9104, … WT46W390/05 ./. 9105-9108, … WT46W390/06 ./. 9108-9109, … WT46W391/05 ./. 9106-9106, … WT46W391/06 ./. 9108-9202, … WT46W391/09 ./. 9202-9205, … WT46W391/10 ./. 9208-9210, … WT46W391/11 ./. 9209-9303, … WT46W391/12 ./. 9303-9304, … WT46W391/13 ./. 9305-9309, … WT46W39A/11 ExtraklasseiQ590selfCleaningcondenser 9302-9303, … WT46W39A/12 ExtraklasseiQ590selfCleaningcondenser 9303-9305, … WT46W540FF/04 iQ700selfCleaningcondenser 9208-9210, … WT46W540FF/05 iQ700selfCleaningcondenser 9209-9302, … WT46W540FF/06 iQ700selfCleaningcondenser 9303-9303, … WT46W550DN/02 IQ700SelfCleaningCondenser 9205-9206, … WT46W550DN/04 IQ700SelfCleaningCondenser 9208-9208, … WT46W550DN/05 IQ700SelfCleaningCondenser 9209-9209, … WT46W550DN/06 IQ700SelfCleaningCondenser 9305-9305, … WT46W550DN/07 IQ700SelfCleaningCondenser 9307-9307, … WT46W560/01 ./. 8806-8902, … WT46W560/02 ./. 8902-8903, … WT46W560/03 ./. 8903-8904, … WT46W560/04 ./. 8904-8904, … WT46W560/05 ./. 8904-8907, … WT46W560/06 ./. 8908-8910, … WT46W560/08 ./. 8910-8912, … WT46W560/09 ./. 9001-9008, … WT46W560/11 ./. 9011-9012, … WT46W560/14 ./. 9101-9104, … WT46W560/15 ./. 9105-9202, … WT46W560AU/04 ./. 9009-9009, … WT46W560AU/12 ./. 9102-9102, … WT46W560AU/15 ./. 9105-9105, … WT46W560AU/16 ./. 9201-9201, … WT46W560BY/01 ./. 8810-8901, … WT46W560BY/02 ./. 8902-8903, … WT46W560BY/03 ./. 8903-8904, … WT46W560BY/04 ./. 8904-8904, … WT46W560BY/05 ./. 8905-8907, … WT46W560BY/06 ./. 8908-8909, … WT46W560BY/07 ./. 8910-8910, … WT46W560BY/08 ./. 8911-9001, … WT46W560BY/09 ./. 9001-9009, … WT46W560BY/11 ./. 9010-9012, … WT46W560EE/01 ./. 8808-8901, … WT46W560EE/02 ./. 8901-8903, … WT46W560EE/03 ./. 8904-8904, … WT46W560EE/05 ./. 8905-8907, … WT46W560EE/06 ./. 8908-8908, … WT46W560FG/01 ./. 8808-8901, … WT46W560FG/02 ./. 8901-8903, … WT46W560FG/03 ./. 8903-8904, … WT46W560FG/04 ./. 8904-8904, … WT46W560FG/05 ./. 8905-8907, … WT46W560FG/06 ./. 8907-8909, … WT46W560FG/07 ./. 8910-8910, … WT46W560FG/08 ./. 8911-8912, … WT46W560FG/09 ./. 8912-9007, … WT46W560GB/01 ./. 8808-8901, … WT46W560GB/02 ./. 8902-8903, … WT46W560GB/03 ./. 8903-8904, … WT46W560GB/05 ./. 8905-8907, … WT46W560GB/06 ./. 8908-8908, … WT46W560GB/07 ./. 8910-8910, … WT46W560GB/08 ./. 8911-8911, … WT46W560GB/09 ./. 8912-9002, … WT46W560GR/01 IQ700blueTherm 9108-9112, … WT46W560GR/02 IQ700blueTherm 0000-0000, … WT46W560GR/04 IQ700blueTherm 9209-9209, … WT46W560GR/05 IQ700blueTherm 9210-9303, … WT46W560GR/06 IQ700blueTherm 9303-9303, … WT46W560IT/01 ./. 8909-8910, … WT46W560IT/02 ./. 8911-8911, … WT46W560IT/03 ./. 8912-9008, … WT46W560NL/01 ./. 8808-8901, … WT46W560NL/02 ./. 8901-8903, … WT46W560NL/05 ./. 8905-8907, … WT46W560NL/06 ./. 8908-8909, … WT46W560NL/07 ./. 8910-8910, … WT46W560NL/08 ./. 8911-8911, … WT46W560NL/09 ./. 8912-9008, … WT46W561/01 ./. 8909-8910, … WT46W561/02 ./. 8911-8912, … WT46W561/03 ./. 8911-9001, … WT46W561/04 ./. 9001-9010, … WT46W561BY/04 ./. 9006-9009, … WT46W561BY/06 ./. 9010-9012, … WT46W561BY/12 ./. 9012-9104, … WT46W561BY/15 ./. 9105-9106, … WT46W561BY/16 ./. 9108-9207, … WT46W561BY/17 ./. 9209-9209, … WT46W561FG/01 ./. 8909-8910, … WT46W561FG/02 ./. 8911-8911, … WT46W561FG/03 ./. 8912-9008, … WT46W561IT/04 ./. 9007-9010, … WT46W561IT/06 ./. 9010-9012, … WT46W561IT/12 ./. 9102-9102, … WT46W561NL/04 ./. 9006-9010, … WT46W561NL/06 ./. 9010-9011, … WT46W561NL/12 ./. 9012-9104, … WT46W561NL/15 ./. 9105-9107, … WT46W561NL/16 ./. 9108-9109, … WT46W561OE/14 ./. 9103-9103, … WT46W561OE/15 ./. 9105-9105, … WT46W561OE/16 ./. 9109-9303, … WT46W561OE/19 ./. 9303-9303, … WT46W561TR/04 ./. 9005-9010, … WT46W561TR/06 ./. 9010-9012, … WT46W561TR/12 ./. 9101-9104, … WT46W561TR/15 ./. 9106-9107, … WT46W561TR/16 ./. 9108-9109, … WT46W562/04 ./. 9008-9009, … WT46W562/06 ./. 9011-9012, … WT46W562/12 ./. 9012-9112, … WT46W562/15 ./. 9105-9107, … WT46W562/16 ./. 9108-9207, … WT46W562/17 ./. 9208-9303, … WT46W562/19 ./. 9303-9305, … WT46W562/20 ./. 9305-9309, … WT46W562/21 ./. 9309-9309, … WT46W562/22 ./. 9310-9312, … WT46W562FG/04 ./. 9006-9010, … WT46W562FG/06 ./. 9010-9012, … WT46W562FG/12 ./. 9012-9104, … WT46W562FG/15 ./. 9105-9107, … WT46W562FG/16 ./. 9108-9108, … WT46W562NL/01 IQ700 9108-9112, … WT46W562NL/02 IQ700 9201-9206, … WT46W562NL/04 IQ700 9208-9209, … WT46W562NL/05 IQ700 9210-9302, … WT46W562NL/06 IQ700 9303-9303, … WT46W562NL/07 IQ700 9306-9306, … WT46W562TR/01 IQ700 9108-9109, … WT46W562TR/02 IQ700 9203-9208, … WT46W562TR/05 IQ700 9211-9302, … WT46W562TR/06 IQ700 0000-0000, … WT46W563/01 IQ700blueTherm 9108-9201, … WT46W563/02 IQ700blueTherm 9202-9208, … WT46W563/04 IQ700blueTherm 9208-9209, … WT46W563/05 IQ700blueTherm 9209-9303, … WT46W563/06 IQ700blueTherm 9303-9305, … WT46W563/07 IQ700blueTherm 9305-9308, … WT46W563BY/01 IQ700 9108-9201, … WT46W563BY/02 IQ700 9201-9207, … WT46W563BY/04 IQ700 9208-9209, … WT46W563BY/05 IQ700 9210-9212, … WT46W563BY/06 IQ700 9303-9303, … WT46W563BY/07 IQ700 9308-9309, … WT46W563BY/15 IQ700 9310-9401, … WT46W563FG/01 IQ700 9108-9201, … WT46W563FG/02 IQ700 9201-9206, … WT46W563FG/04 IQ700 9209-9209, … WT46W563FG/05 IQ700 9209-9302, … WT46W563FG/06 IQ700 9303-9304, … WT46W566GB/03 ./. 9002-9010, … WT46W566GB/06 ./. 9010-9012, … WT46W566GB/12 ./. 9012-9102, … WT46W567GB/14 ./. 9102-9105, … WT46W567GB/15 ./. 9105-9105, … WT46W567GB/16 ./. 9109-9203, … WT46W568GB/02 IQ500SelfCleaningCondenser 9203-9207, … WT46W568GB/04 IQ500SelfCleaningCondenser 9210-9210, … WT46W568GB/05 IQ500SelfCleaningCondenser 9210-9210, … WT46W568GB/06 IQ500SelfCleaningCondenser 9304-9304, … WT46W568GB/07 IQ500SelfCleaningCondenser 9306-9307, … WT46W56CGB/02 ./. 8902-8903, … WT46W56CGB/08 ./. 8911-8911, … WT46W56CGB/09 ./. 8912-9003, … WT46W56XEE/01 ./. 8809-8901, … WT46W56XEE/02 ./. 0000-0000, … WT46W56XEE/03 ./. 8904-8904, … WT46W56XEE/05 ./. 8905-8905, … WT46W56XEE/06 ./. 8908-8908, … WT46W570DN/01 ./. 8808-8901, … WT46W570DN/02 ./. 8902-8903, … WT46W570DN/03 ./. 8903-8904, … WT46W570DN/05 ./. 8905-8907, … WT46W570DN/06 ./. 8908-8909, … WT46W570DN/07 ./. 8910-8910, … WT46W570DN/08 ./. 8911-8912, … WT46W570DN/09 ./. 9001-9009, … WT46W570EE/01 ./. 8909-8910, … WT46W570EE/02 ./. 8910-8912, … WT46W570EE/03 ./. 8912-9008, … WT46W571DN/04 ./. 9006-9010, … WT46W571DN/06 ./. 9010-9012, … WT46W571DN/12 ./. 9101-9103, … WT46W572DN/14 ./. 9102-9104, … WT46W572DN/15 ./. 9105-9106, … WT46W572DN/16 ./. 9109-9205, … WT46W572EX/03 ./. 9008-9009, … WT46W572EX/06 ./. 9012-9012, … WT46W572EX/12 ./. 9012-9105, … WT46W572EX/15 ./. 9105-9106, … WT46W572EX/16 ./. 9109-9208, … WT46W572EX/17 ./. 9209-9303, … WT46W572EX/19 ./. 9303-9303, … WT46W572EX/20 ./. 9306-9308, … WT46W573DN/02 IQ700SelfCleaningCondenser 9205-9207, … WT46W573DN/04 IQ700SelfCleaningCondenser 9209-9209, … WT46W573DN/05 IQ700SelfCleaningCondenser 9209-9303, … WT46W573DN/06 IQ700SelfCleaningCondenser 9303-9303, … WT46W573DN/07 IQ700SelfCleaningCondenser 9305-9309, … WT46W573DN/15 IQ700SelfCleaningCondenser 9310-9403, … WT46W573DN/18 IQ700SelfCleaningCondenser 9404-9404, … WT46W579DN/04 ./. 9004-9008, … WT46W57XEE/01 ./. 8909-8909, … WT46W57XEE/02 ./. 8911-8911, … WT46W57XEE/03 ./. 9001-9008, … WT46W580EE/04 ./. 9003-9010, … WT46W580EE/06 ./. 9010-9012, … WT46W580EE/12 ./. 9012-9104, … WT46W580EE/15 ./. 9105-9106, … WT46W580EE/16 ./. 9110-9202, … WT46W580FF/01 ./. 8808-8901, … WT46W580FF/02 ./. 8902-8903, … WT46W580FF/03 ./. 8903-8904, … WT46W580FF/05 ./. 8905-8907, … WT46W580FF/06 ./. 8908-8909, … WT46W580FF/07 ./. 8910-8910, … WT46W580FF/08 ./. 8911-8912, … WT46W580FF/09 ./. 8912-9008, … WT46W580NL/01 ./. 8909-8910, … WT46W580NL/02 ./. 8911-8912, … WT46W580NL/03 ./. 9001-9008, … WT46W581FF/04 ./. 9006-9010, … WT46W581FF/06 ./. 9010-9012, … WT46W581FF/12 ./. 9012-9104, … WT46W581FF/15 ./. 9105-9107, … WT46W581NL/04 ./. 9006-9010, … WT46W581NL/06 ./. 9010-9012, … WT46W581NL/12 ./. 9012-9104, … WT46W581NL/15 ./. 9106-9106, … WT46W581NL/16 ./. 9108-9109, … WT46W582FF/01 IQ700 9108-9201, … WT46W582FF/02 IQ700 9202-9208, … WT46W582FF/04 IQ700 9208-9208, … WT46W582NL/01 IQ700 9108-9201, … WT46W582NL/02 IQ700 9201-9208, … WT46W582NL/04 IQ700 9208-9208, … WT46W582NL/05 IQ700 9209-9303, … WT46W582NL/06 IQ700 9303-9306, … WT46W58XEE/03 ./. 9008-9009, … WT46W58XEE/06 ./. 9010-9012, … WT46W58XEE/12 ./. 9101-9101, … WT46W58XEE/15 ./. 9105-9106, … WT46W58XEE/16 ./. 9111-9112, … WT46W590/01 ./. 8808-8902, … WT46W590/02 ./. 8902-8903, … WT46W590/03 ./. 8903-8904, … WT46W590/04 ./. 8904-8904, … WT46W590/05 ./. 8904-8907, … WT46W590/06 ./. 8908-8909, … WT46W590CH/01 ./. 8808-8901, … WT46W590CH/02 ./. 8902-8903, … WT46W590CH/03 ./. 8904-8904, … WT46W590CH/05 ./. 8905-8907, … WT46W590CH/06 ./. 8909-8909, … WT46W590CH/07 ./. 8910-8910, … WT46W590CH/08 ./. 8910-8912, … WT46W590CH/09 ./. 9001-9009, … WT46W590CH/11 ./. 9010-9012, … WT46W590CH/12 ./. 9101-9104, … WT46W590CH/15 ./. 9105-9105, … WT46W590CH/16 ./. 9111-9207, … WT46W590CH/17 ./. 9208-9301, … WT46W590CH/19 ./. 9304-9305, … WT46W590CH/20 ./. 9305-9309, … WT46W590EE/02 IQ700SelfCleaningCondenser 9201-9204, … WT46W590EE/04 IQ700SelfCleaningCondenser 9208-9209, … WT46W590EE/05 IQ700SelfCleaningCondenser 9209-9303, … WT46W590EE/06 IQ700SelfCleaningCondenser 9303-9303, … WT46W590EE/07 IQ700SelfCleaningCondenser 9305-9310, … WT46W590EE/15 IQ700SelfCleaningCondenser 9310-9402, … WT46W590FG/01 IQ700 9111-9201, … WT46W590FG/02 IQ700 0000-0000, … WT46W590FG/05 IQ700 9210-9301, … WT46W590FG/06 IQ700 9303-9304, … WT46W591/01 ./. 8909-8910, … WT46W591/02 ./. 8911-8912, … WT46W591/03 ./. 8912-9009, … WT46W591/06 ./. 9011-9011, … WT46W591CH/01 ./. 8909-8910, … WT46W591CH/02 ./. 8911-8912, … WT46W591CH/03 ./. 9001-9008, … WT46W592/04 ./. 9006-9009, … WT46W592/06 ./. 9010-9012, … WT46W592/12 ./. 9012-9104, … WT46W592/15 ./. 9105-9108, … WT46W592/16 ./. 9108-9109, … WT46W592CH/03 ./. 9008-9008, … WT46W592CH/06 ./. 9010-9011, … WT46W592CH/08 ./. 9012-9012, … WT46W592CH/12 ./. 9012-9104, … WT46W592CH/15 ./. 9105-9106, … WT46W592CH/16 ./. 9109-9109, … WT46W593/01 IQ790 9108-9201, … WT46W593/02 IQ790 9202-9204, … WT46W593/04 IQ790 9209-9209, … WT46W593/05 IQ790 9210-9303, … WT46W593/06 IQ790 9303-9303, … WT46W593/07 IQ790 9305-9308, … WT46W593CH/01 IQ790 9108-9201, … WT46W593CH/02 IQ790 9202-9207, … WT46W593CH/04 IQ790 9208-9210, … WT46W593CH/05 IQ790 9209-9303, … WT46W593CH/06 IQ790 9303-9305, … WT46W593CH/07 IQ790 9305-9309, … WT46W593CH/15 IQ790 9310-9311, … WT46W59XEE/02 IQ700SelfCleaningCondenser 9201-9205, … WT46W59XEE/05 IQ700SelfCleaningCondenser 9209-9304, … WT46W59XEE/07 IQ700SelfCleaningCondenser 9307-9308, … WT46W59XEE/15 IQ700SelfCleaningCondenser 9310-9402, … WT46W59XEE/18 IQ700SelfCleaningCondenser 9404-9405, … WT46W5C0NL/01 ./. 8809-8901, … WT46W5C0NL/02 ./. 8903-8903, … WT46W5C0NL/03 ./. 8903-8904, … WT46W5C0NL/05 ./. 8906-8906, … WT46W5C0NL/06 ./. 8908-8909, … WT46W5C1FG/04 ./. 9006-9009, … WT46W5C1FG/06 ./. 9011-9012, … WT46W5C1FG/12 ./. 9012-9103, … WT46W5F1/03 ./. 8912-9010, … WT46W5F1/06 ./. 9010-9010, … WT46W5M0/01 ./. 8812-8901, … WT46W5M0/02 ./. 8902-8903, … WT46W5M0/03 ./. 8903-8904, … WT46W5M0/04 ./. 8904-8904, … WT46W5M0/05 ./. 8905-8905, … WT46W5M0/06 ./. 8908-8909, … WT46W5M0/09 ./. 8912-9010, … WT46W5M2/03 ./. 9008-9010, … WT46W5M2/06 ./. 9010-9011, … WT46W5M2/12 ./. 9101-9105, … WT46W5M2/16 ./. 9109-9207, … WT46W5M2/17 ./. 9208-9301, … WT46W5M2/19 ./. 9303-9303, … WT46W5M2/20 ./. 9308-9308, … WT46W5S2AT/01 IQ700blueTherm 9111-9201, … WT46W5S2AT/02 IQ700blueTherm 9201-9207, … WT46W5S2AT/04 IQ700blueTherm 9208-9209, … WT46W5S2AT/05 IQ700blueTherm 9210-9302, … WT46W5S2AT/06 IQ700blueTherm 9303-9305, … WT46W5S2AT/07 IQ700blueTherm 9306-9307, … WT47W565/03 ./. 9511-9511, … WT47W570EX/01 selfCleaningCondenser 9501-9602, … WT47W583/01 selfCleaningCondenser 9412-9602, … WT47W5B1/01 ./. 9507-9507, … WT47W5B1/03 ./. 9508-9512, … WT47W5E1/01 ./. 9507-9512, … WT47W5S1/01 ./. 9503-9602, … WT47W5V1/01 ./. 9503-9602, … WT47W5W0/01 ./. 9501-9601, … WT47Y783/01 ./. 9506-9602, … WT47Y790CH/01 SelfCleaningCondenser 9506-9601, … WT47Y7W0/01 selfCleaningcondenser 9506-9602, … WT47Y7W0AU/01 SelfCleaningCondenser 9510-9510, … WT47Y7W0FG/01 ./. 9511-9511, … WT7HY790CH/02 iSensoricSelfCleaningCondenser 9601-9602, … WT7YH780/01 selfCleaningCondenseriSensoric 9511-9601, … WT7YH7W0/01 selfCleaningcondenser 9505-9601, … WTP80320/04 ./. 9104-9104, … WTP80320/05 ./. 9105-9107, … WTP80320/06 ./. 9109-9112, … WTP80320/09 ./. 0000-0000, … WTP80320/10 ./. 9208-9209, … WTP80320/11 ./. 9211-9302, … WTP80320/12 ./. 0000-0000, … WTP80321/13 ./. 9308-9310, … WTP80321/14 ./. 9309-9309, … WTW84161/04 EcoMaxx7selfCleaningcondenser 9209-9303, … WTW84161/05 EcoMaxx7selfCleaningcondenser 9303-9304, … WTW84360/01 ./. 9002-9010, … WTW84360/02 ./. 9010-9101, … WTW84360/04 ./. 9101-9107, … WTW84360/05 ./. 9106-9111, … WTW84360/06 ./. 9108-9111, … WTW84360AU/02 ./. 9011-9011, … WTW84360AU/04 ./. 9102-9104, … WTW84360AU/05 ./. 9106-9106, … WTW84360AU/06 ./. 9111-9111, … WTW84360AU/09 ./. 9205-9206, … WTW84360AU/10 ./. 9207-9207, … WTW84360AU/11 ./. 9210-9302, … WTW84360AU/12 ./. 9303-9304, … WTW84360AU/13 ./. 9306-9309, … WTW84360BY/01 ./. 9006-9009, … WTW84360BY/02 ./. 9010-9101, … WTW84360BY/04 ./. 9101-9104, … WTW84360BY/05 ./. 9105-9106, … WTW84360BY/06 ./. 9109-9201, … WTW84360BY/09 ./. 9201-9203, … WTW84360BY/10 ./. 9207-9209, … WTW84360BY/11 ./. 9209-9302, … WTW84360BY/12 ./. 9303-9303, … WTW84360BY/13 ./. 9306-9309, … WTW84360CH/01 ./. 9007-9010, … WTW84360CH/02 ./. 9011-9012, … WTW84360CH/04 ./. 9102-9104, … WTW84360CH/05 ./. 9105-9106, … WTW84360CH/06 ./. 9111-9201, … WTW84360CH/09 ./. 9201-9205, … WTW84360CH/10 ./. 9207-9208, … WTW84360CH/11 ./. 9209-9303, … WTW84360CH/12 ./. 9303-9305, … WTW84360CH/13 ./. 9305-9308, … WTW84360CH/15 ./. 9310-9311, … WTW84360FG/01 ./. 9007-9009, … WTW84360FG/02 ./. 9010-9101, … WTW84360FG/04 ./. 9101-9104, … WTW84360FG/05 ./. 9105-9108, … WTW84360FG/06 ./. 9108-9109, … WTW84360GB/01 ./. 9002-9008, … WTW84360GB/02 ./. 9011-9101, … WTW84360GB/04 ./. 9104-9104, … WTW84360GB/05 ./. 9105-9106, … WTW84360GB/06 ./. 9109-9201, … WTW84360GB/09 ./. 9201-9202, … WTW84360IT/01 ./. 9007-9009, … WTW84360IT/02 ./. 9010-9101, … WTW84360IT/04 ./. 9102-9102, … WTW84360NL/01 ./. 9007-9009, … WTW84360NL/02 ./. 9010-9101, … WTW84360NL/04 ./. 9101-9104, … WTW84360NL/05 ./. 9105-9105, … WTW84360NL/06 ./. 9109-9201, … WTW84360NL/09 ./. 9202-9207, … WTW84360NL/10 ./. 9207-9209, … WTW84360NL/11 ./. 9209-9302, … WTW84360NL/12 ./. 9303-9304, … WTW84360SN/01 ./. 9007-9008, … WTW84360SN/02 ./. 9010-9101, … WTW84360SN/04 ./. 9101-9104, … WTW84360SN/05 ./. 9105-9106, … WTW84360SN/06 ./. 9109-9201, … WTW84360SN/09 ./. 9201-9206, … WTW84360SN/10 ./. 9209-9210, … WTW84360SN/11 ./. 9209-9303, … WTW84360SN/12 ./. 9303-9303, … WTW84360SN/13 ./. 9308-9308, … WTW84361/05 ./. 9105-9107, … WTW84361/06 ./. 9108-9201, … WTW84361/09 ./. 9202-9205, … WTW84361/10 ./. 9208-9209, … WTW84361/11 ./. 9210-9302, … WTW84361/12 ./. 0000-0000, … WTW84361FG/05 ./. 9105-9107, … WTW84361FG/06 ./. 9108-9108, … WTW84361FG/08 ./. 9109-9201, … WTW84361FG/09 ./. 9201-9206, … WTW84361FG/10 ./. 9207-9209, … WTW84361FG/11 ./. 9209-9303, … WTW84361FG/12 ./. 9303-9306, … WTW84361FG/13 ./. 9309-9309, … WTW84361NL/05 ./. 9107-9107, … WTW84361NL/06 ./. 9108-9201, … WTW84361NL/09 ./. 9201-9206, … WTW84361NL/10 ./. 9207-9209, … WTW84361NL/11 ./. 9209-9302, … WTW84361NL/12 ./. 9303-9304, … WTW84361NL/13 ./. 9306-9308, … WTW84361NL/15 ./. 9310-9311, … WTW84361SN/11 AvantixxSelfCleaningCondenser 9302-9302, … WTW84361SN/12 AvantixxSelfCleaningCondenser 9303-9304, … WTW84361SN/13 AvantixxSelfCleaningCondenser 9305-9308, … WTW84362NL/11 Avantixx7selfCleaningcondenser 9211-9301, … WTW84362NL/12 Avantixx7selfCleaningcondenser 0000-0000, … WTW84363NL/23 Avantixx7SelfCleaningCondenser 9510-9512, … WTW84363NL/24 Avantixx7SelfCleaningCondenser 9512-9601, … WTW8436Z/10 EcoAvantixx7SEcoEdition 9208-9209, … WTW8436Z/11 EcoAvantixx7SEcoEdition 9209-9303, … WTW8436Z/12 EcoAvantixx7SEcoEdition 9303-9303, … WTW8436Z/13 EcoAvantixx7SEcoEdition 9305-9308, … WTW84370NL/01 ./. 9007-9008, … WTW84370NL/02 ./. 9010-9101, … WTW84370NL/04 ./. 9101-9102, … WTW84371NL/05 ./. 9107-9107, … WTW84371NL/06 ./. 9109-9112, … WTW84371NL/09 ./. 9201-9204, … WTW84371NL/10 ./. 9207-9209, … WTW84371NL/11 ./. 9210-9303, … WTW84371NL/12 ./. 0000-0000, … WTW84371NL/13 ./. 9308-9308, … WTW84380FF/05 ./. 9106-9107, … WTW84380FF/06 ./. 9108-9108, … WTW84380FF/07 ./. 9108-9201, … WTW84380FF/09 ./. 9201-9204, … WTW84380FF/10 ./. 9207-9209, … WTW84380FF/11 ./. 9209-9302, … WTW84380FF/12 ./. 9303-9304, … WTW84380FF/13 ./. 9307-9308, … WTW84390FG/08 Avantixx7selfCleaningCondenser 9111-9112, … WTW84390FG/09 Avantixx7selfCleaningCondenser 9202-9205, … WTW84390FG/10 Avantixx7selfCleaningCondenser 9208-9208, … WTW84390FG/11 Avantixx7selfCleaningCondenser 9301-9302, … WTW84390FG/12 Avantixx7selfCleaningCondenser 0000-0000, … WTW84390FG/13 Avantixx7selfCleaningCondenser 9306-9306, … WTW84560FF/04 EcoLogixx7selfCleaningcondenser 9208-9210, … WTW84560FF/05 EcoLogixx7selfCleaningcondenser 9209-9303, … WTW84560FF/06 EcoLogixx7selfCleaningcondenser 9303-9303, … WTW84560FG/01 ./. 8808-8901, … WTW84560FG/02 ./. 8901-8903, … WTW84560FG/03 ./. 8903-8904, … WTW84560FG/05 ./. 8905-8907, … WTW84560FG/06 ./. 8908-8910, … WTW84560FG/07 ./. 8910-8910, … WTW84560FG/08 ./. 8911-8911, … WTW84560FG/09 ./. 8912-9008, … WTW84560GB/02 ./. 8902-8903, … WTW84560GB/05 ./. 8907-8907, … WTW84560GB/06 ./. 8908-8908, … WTW84560GB/07 ./. 8910-8910, … WTW84560GB/08 ./. 8911-8911, … WTW84560GB/09 ./. 8912-9010, … WTW84560GB/11 ./. 9010-9012, … WTW84560GB/12 ./. 9101-9101, … WTW84561FG/04 ./. 9006-9010, … WTW84561FG/06 ./. 9010-9012, … WTW84561FG/12 ./. 9012-9112, … WTW84561FG/15 ./. 9105-9108, … WTW84561FG/16 ./. 9108-9109, … WTW84562FG/01 EcoLogixx7 9108-9112, … WTW84562FG/02 EcoLogixx7 9201-9207, … WTW84562FG/04 EcoLogixx7 9208-9209, … WTW84562FG/05 EcoLogixx7 9209-9302, … WTW84562FG/06 EcoLogixx7 9304-9304, … WTW845W0/03 SelfCleaningCondenser 9508-9602, … WTW86360EE/05 ./. 9107-9107, … WTW86360EE/06 ./. 9108-9109, … WTW86360EE/09 ./. 9201-9201, … WTW86360EE/10 ./. 9208-9209, … WTW86360EE/11 ./. 9209-9301, … WTW86360IT/02 ./. 9010-9012, … WTW86360SN/04 ./. 9101-9104, … WTW86360SN/05 ./. 9105-9105, … WTW86360SN/06 ./. 9110-9201, … WTW86360SN/09 ./. 9201-9206, … WTW86360SN/10 ./. 9207-9209, … WTW86360SN/11 ./. 9209-9303, … WTW86360SN/12 ./. 9303-9304, … WTW86360SN/13 ./. 9305-9310, … WTW86360SN/15 ./. 9310-9403, … WTW86361BY/13 EcoAvantixx7SelfCleaningCondenser 9308-9311, … WTW86361BY/14 EcoAvantixx7SelfCleaningCondenser 9309-9310, … WTW86361BY/15 EcoAvantixx7SelfCleaningCondenser 9310-9312, … WTW86361BY/16 EcoAvantixx7SelfCleaningCondenser 9311-9401, … WTW86361BY/17 EcoAvantixx7SelfCleaningCondenser 9402-9408, … WTW86361BY/18 EcoAvantixx7SelfCleaningCondenser 9409-9410, … WTW86361BY/19 EcoAvantixx7SelfCleaningCondenser 9410-9512, … WTW86361IT/05 EcoAvantixx 9107-9107, … WTW86361IT/06 EcoAvantixx 9108-9111, … WTW86361IT/09 EcoAvantixx 9202-9203, … WTW86361IT/10 EcoAvantixx 9207-9209, … WTW86361IT/11 EcoAvantixx 9210-9302, … WTW86361IT/12 EcoAvantixx 0000-0000, … WTW86380FF/01 ./. 9007-9010, … WTW86380FF/02 ./. 9010-9101, … WTW86380FF/04 ./. 9101-9104, … WTW86380FF/05 ./. 9106-9107, … WTW86380FF/06 ./. 9109-9201, … WTW86380FF/09 ./. 9201-9202, … WTW86380FF/10 ./. 9209-9209, … WTW86390/01 ./. 9009-9010, … WTW86390/02 ./. 9010-9012, … WTW86390/03 ./. 9101-9101, … WTW86390/04 ./. 9101-9107, … WTW86390/05 ./. 9105-9107, … WTW86390/06 ./. 9108-9109, … WTW86391/05 ./. 9106-9107, … WTW86391/07 ./. 9109-9201, … WTW86391/09 ./. 9202-9204, … WTW86391/10 ./. 9208-9210, … WTW86391/11 ./. 9209-9303, … WTW86391/12 ./. 9303-9304, … WTW86391/13 ./. 9305-9307, … WTW863FU/11 EcoAvantixx6selfCleaningCondenser 9212-9303, … WTW863FU/12 EcoAvantixx6selfCleaningCondenser 9303-9303, … WTW863V0/06 BoschEcoAvantixx6 9108-9201, … WTW863V0/09 BoschEcoAvantixx6 9201-9204, … WTW863V0/10 BoschEcoAvantixx6 9207-9209, … WTW863V0/11 BoschEcoAvantixx6 9210-9302, … WTW863V0/12 BoschEcoAvantixx6 9303-9303, … WTW863V0/13 BoschEcoAvantixx6 9306-9310, … WTW863V0/15 BoschEcoAvantixx6 9310-9311, … WTW86560/01 ./. 8806-8901, … WTW86560/02 ./. 8902-8903, … WTW86560/03 ./. 8903-8904, … WTW86560/04 ./. 8904-8904, … WTW86560/05 ./. 8905-8907, … WTW86560/06 ./. 8908-8910, … WTW86560/08 ./. 8910-9001, … WTW86560/09 ./. 9001-9010, … WTW86560/11 ./. 9010-9104, … WTW86560/15 ./. 9106-9203, … WTW86560AU/06 ./. 8908-8909, … WTW86560AU/10 ./. 9004-9009, … WTW86560BY/02 ./. 8903-8903, … WTW86560BY/03 ./. 8903-8903, … WTW86560BY/05 ./. 8905-8907, … WTW86560BY/06 ./. 8908-8909, … WTW86560BY/07 ./. 8910-8910, … WTW86560BY/08 ./. 8911-8912, … WTW86560BY/09 ./. 8912-9010, … WTW86560BY/11 ./. 9010-9011, … WTW86560CH/02 ./. 8902-8903, … WTW86560CH/03 ./. 8903-8904, … WTW86560CH/04 ./. 8904-8904, … WTW86560CH/05 ./. 8905-8907, … WTW86560CH/06 ./. 8908-8909, … WTW86560CH/07 ./. 8910-8910, … WTW86560CH/08 ./. 8910-8911, … WTW86560CH/09 ./. 9001-9010, … WTW86560CH/11 ./. 9011-9011, … WTW86560CH/12 ./. 9101-9103, … WTW86560CH/15 ./. 9105-9105, … WTW86560CH/16 ./. 9110-9206, … WTW86560CH/17 ./. 9208-9302, … WTW86560CH/19 ./. 9303-9305, … WTW86560CH/20 ./. 9305-9309, … WTW86560EE/01 ./. 8807-8902, … WTW86560EE/02 ./. 8902-8903, … WTW86560EE/03 ./. 8903-8904, … WTW86560EE/05 ./. 8905-8907, … WTW86560EE/06 ./. 8908-8908, … WTW86560GB/14 ./. 9102-9104, … WTW86560GB/15 ./. 9105-9106, … WTW86560GB/16 ./. 9109-9205, … WTW86560GR/01 EcoLogixx7S 9108-9112, … WTW86560GR/02 EcoLogixx7S 9202-9207, … WTW86560GR/04 EcoLogixx7S 9208-9208, … WTW86560GR/05 EcoLogixx7S 9209-9303, … WTW86560GR/06 EcoLogixx7S 0000-0000, … WTW86560GR/07 EcoLogixx7S 9307-9307, … WTW86560IT/01 ./. 8807-8902, … WTW86560IT/02 ./. 8901-8904, … WTW86560IT/03 ./. 8903-8903, … WTW86560NL/01 ./. 8808-8902, … WTW86560NL/02 ./. 8902-8903, … WTW86560NL/03 ./. 8903-8904, … WTW86560NL/05 ./. 8905-8907, … WTW86560NL/06 ./. 8908-8909, … WTW86560NL/07 ./. 8910-8910, … WTW86560NL/08 ./. 8910-8911, … WTW86560NL/09 ./. 8912-9008, … WTW86561/01 ./. 8909-8911, … WTW86561/02 ./. 8911-8911, … WTW86561/03 ./. 8911-9010, … WTW86561/06 ./. 9010-9011, … WTW86561AU/06 ./. 9011-9011, … WTW86561AU/12 ./. 9102-9104, … WTW86561AU/15 ./. 9105-9107, … WTW86561AU/16 ./. 9109-9205, … WTW86561BY/04 ./. 9007-9010, … WTW86561BY/06 ./. 9010-9012, … WTW86561BY/12 ./. 9012-9105, … WTW86561BY/15 ./. 9105-9106, … WTW86561BY/16 ./. 9108-9202, … WTW86561CH/01 ./. 8909-8910, … WTW86561CH/02 ./. 8911-8911, … WTW86561CH/03 ./. 9001-9008, … WTW86561GB/02 EcoLogixx7SelfCleaningCondenser 9203-9204, … WTW86561GB/05 EcoLogixx7SelfCleaningCondenser 9211-9303, … WTW86561GB/06 EcoLogixx7SelfCleaningCondenser 9303-9304, … WTW86561GB/07 EcoLogixx7SelfCleaningCondenser 9305-9309, … WTW86561GB/15 EcoLogixx7SelfCleaningCondenser 9311-9311, … WTW86561IT/01 ./. 8909-8910, … WTW86561IT/02 ./. 8910-8912, … WTW86561IT/03 ./. 8912-9008, … WTW86561NL/04 ./. 9008-9009, … WTW86561NL/06 ./. 9010-9012, … WTW86561NL/12 ./. 9101-9104, … WTW86561NL/15 ./. 9105-9107, … WTW86561NL/16 ./. 9108-9110, … WTW86561TR/04 ./. 9006-9010, … WTW86561TR/06 ./. 9010-9012, … WTW86561TR/12 ./. 9012-9104, … WTW86561TR/15 ./. 9105-9107, … WTW86561TR/16 ./. 9108-9111, … WTW86562/04 ./. 9007-9010, … WTW86562/06 ./. 9010-9103, … WTW86562/12 ./. 9012-9103, … WTW86562/15 ./. 9105-9107, … WTW86562/16 ./. 9108-9207, … WTW86562/17 ./. 9208-9303, … WTW86562/19 ./. 9303-9304, … WTW86562/20 ./. 9305-9310, … WTW86562CH/03 ./. 9008-9009, … WTW86562CH/06 ./. 9010-9011, … WTW86562CH/12 ./. 9101-9105, … WTW86562CH/15 ./. 9105-9106, … WTW86562GB/15 EcoLogixx7SelfCleaningCondenser 9310-9401, … WTW86562GB/16 EcoLogixx7SelfCleaningCondenser 9401-9401, … WTW86562GB/17 EcoLogixx7SelfCleaningCondenser 9403-9407, … WTW86562IT/04 ./. 9006-9009, … WTW86562IT/06 ./. 9010-9012, … WTW86562IT/12 ./. 9101-9112, … WTW86562IT/16 ./. 9108-9108, … WTW86562NL/01 EcoLogixx7 9108-9201, … WTW86562NL/02 EcoLogixx7 9201-9204, … WTW86562NL/05 EcoLogixx7 9211-9302, … WTW86562NL/06 EcoLogixx7 9303-9304, … WTW86562NL/07 EcoLogixx7 9305-9306, … WTW86562TR/01 EcoLogixx7 9108-9112, … WTW86562TR/02 EcoLogixx7 9204-9208, … WTW86562TR/05 EcoLogixx7 9210-9303, … WTW86562TR/06 EcoLogixx7 0000-0000, … WTW86563/01 EcoLogixx7S 9108-9201, … WTW86563/02 EcoLogixx7S 9202-9204, … WTW86563/05 EcoLogixx7S 9210-9303, … WTW86563/06 EcoLogixx7S 9303-9305, … WTW86563/07 EcoLogixx7S 9306-9309, … WTW86563BY/01 EcoLogixx7 9108-9112, … WTW86563BY/02 EcoLogixx7 9201-9207, … WTW86563BY/04 EcoLogixx7 9208-9209, … WTW86563BY/05 EcoLogixx7 9210-9303, … WTW86563BY/06 EcoLogixx7 9303-9305, … WTW86563BY/07 EcoLogixx7 9305-9309, … WTW86563BY/15 EcoLogixx7 9310-9311, … WTW86563CH/01 EcoLogixx7 9109-9112, … WTW86563CH/02 EcoLogixx7 9203-9207, … WTW86563CH/05 EcoLogixx7 9209-9303, … WTW86563CH/06 EcoLogixx7 9303-9304, … WTW86563CH/07 EcoLogixx7 9310-9310, … WTW86563CH/15 EcoLogixx7 9310-9310, … WTW86563IT/01 EcoLogixx7sensitive 9108-9201, … WTW86563IT/02 EcoLogixx7sensitive 0000-0000, … WTW86563IT/03 EcoLogixx7sensitive 9207-9207, … WTW86563IT/04 EcoLogixx7sensitive 9208-9210, … WTW86563IT/05 EcoLogixx7sensitive 9210-9303, … WTW86563IT/06 EcoLogixx7sensitive 0000-0000, … WTW86563IT/07 EcoLogixx7sensitive 9306-9307, … WTW86563PL/01 EcoLogixx7 9108-9201, … WTW86563PL/02 EcoLogixx7 9202-9207, … WTW86563PL/04 EcoLogixx7 9208-9210, … WTW86563PL/05 EcoLogixx7 9209-9302, … WTW86563PL/06 EcoLogixx7 9304-9304, … WTW86563PL/07 EcoLogixx7 9305-9305, … WTW86564/07 EcoLogixx7SSelfCleaningCondenser 9308-9309, … WTW86564/14 EcoLogixx7SSelfCleaningCondenser 9309-9310, … WTW86564/15 EcoLogixx7SSelfCleaningCondenser 9310-9402, … WTW86564/16 EcoLogixx7SSelfCleaningCondenser 9311-9402, … WTW86564/17 EcoLogixx7SSelfCleaningCondenser 9402-9403, … WTW86564/18 EcoLogixx7SSelfCleaningCondenser 9403-9408, … WTW86564/19 EcoLogixx7SSelfCleaningCondenser 9408-9507, … WTW86564BY/07 EcoLogixx7SelfCleaningCondenser 9308-9309, … WTW86564BY/14 EcoLogixx7SelfCleaningCondenser 9309-9310, … WTW86564BY/15 EcoLogixx7SelfCleaningCondenser 9310-9402, … WTW86564BY/16 EcoLogixx7SelfCleaningCondenser 9310-9401, … WTW86564BY/17 EcoLogixx7SelfCleaningCondenser 9402-9408, … WTW86564BY/18 EcoLogixx7SelfCleaningCondenser 9409-9410, … WTW86564BY/19 EcoLogixx7SelfCleaningCondenser 9410-9504, … WTW86564CH/15 EcoLogixx7selfCleaningcondenser 9312-9312, … WTW86564CH/16 EcoLogixx7selfCleaningcondenser 9311-9311, … WTW86564CH/17 EcoLogixx7selfCleaningcondenser 9410-9410, … WTW86564CH/19 EcoLogixx7selfCleaningcondenser 9410-9411, … WTW8656ECO/15 EcoLogixx7SEcoEdition 9401-9401, … WTW8656ECO/16 EcoLogixx7SEcoEdition 9401-9402, … WTW8656ECO/17 EcoLogixx7SEcoEdition 9402-9402, … WTW8656ECO/18 EcoLogixx7SEcoEdition 9408-9410, … WTW8656ECO/19 EcoLogixx7SEcoEdition 9411-9502, … WTW8656S/02 EcoLogixx7SselfCleaningCondenser 9204-9206, … WTW8656XEE/01 ./. 8809-8810, … WTW8656XEE/02 ./. 0000-0000, … WTW8656XEE/03 ./. 8903-8903, … WTW8656XEE/05 ./. 8905-8907, … WTW8656XEE/06 ./. 8909-8909, … WTW86570EE/01 ./. 8909-8910, … WTW86570EE/02 ./. 8911-8912, … WTW86570EE/03 ./. 8912-9007, … WTW86570EX/01 EcoLogixx7 8901-8901, … WTW86570EX/02 EcoLogixx7 8901-8904, … WTW86570EX/03 EcoLogixx7 8903-8904, … WTW86570EX/04 EcoLogixx7 8904-8904, … WTW86570EX/05 EcoLogixx7 8904-8906, … WTW86570EX/06 EcoLogixx7 8909-8909, … WTW86570EX/07 EcoLogixx7 8910-8910, … WTW86570EX/08 EcoLogixx7 8911-8912, … WTW86570EX/09 EcoLogixx7 8912-9010, … WTW86570EX/11 EcoLogixx7 9010-9011, … WTW86570EX/12 EcoLogixx7 9012-9104, … WTW86570EX/15 EcoLogixx7 9105-9106, … WTW86570EX/16 EcoLogixx7 9109-9110, … WTW86570NL/03 ./. 9008-9008, … WTW86570NL/06 ./. 9010-9011, … WTW86570NL/12 ./. 9101-9104, … WTW86570NL/15 ./. 9105-9105, … WTW86570SN/02 EcoLogixx7SelfCleaningCondenser 9202-9206, … WTW86570SN/05 EcoLogixx7SelfCleaningCondenser 9210-9212, … WTW86570SN/06 EcoLogixx7SelfCleaningCondenser 0000-0000, … WTW86570SN/07 EcoLogixx7SelfCleaningCondenser 9306-9306, … WTW86571NL/01 EcoLogixx7 9109-9201, … WTW86571NL/02 EcoLogixx7 9201-9201, … WTW86571NL/05 EcoLogixx7 9210-9303, … WTW86571NL/06 EcoLogixx7 0000-0000, … WTW86573EX/01 EcoLogixx7S 9110-9201, … WTW86573EX/02 EcoLogixx7S 9201-9203, … WTW86575EX/02 EcoLogixx7S 9203-9206, … WTW86575EX/04 EcoLogixx7S 9208-9208, … WTW86575EX/05 EcoLogixx7S 9209-9302, … WTW86575EX/06 EcoLogixx7S 0000-0000, … WTW86575EX/07 EcoLogixx7S 9305-9307, … WTW86576EX/07 EcoLogixx7STitanEditionSelfCleaningCondenser 9308-9312, … WTW86576EX/14 EcoLogixx7STitanEditionSelfCleaningCondenser 9309-9310, … WTW86576EX/15 EcoLogixx7STitanEditionSelfCleaningCondenser 9310-9402, … WTW86576EX/16 EcoLogixx7STitanEditionSelfCleaningCondenser 9310-9402, … WTW86576EX/17 EcoLogixx7STitanEditionSelfCleaningCondenser 9402-9403, … WTW86576EX/18 EcoLogixx7STitanEditionSelfCleaningCondenser 9403-9410, … WTW86576EX/19 EcoLogixx7STitanEditionSelfCleaningCondenser 9410-9504, … WTW8657ECH/05 EcoLogixx7selfCleaningcondenser 9301-9301, … WTW8657ECH/06 EcoLogixx7selfCleaningcondenser 9303-9305, … WTW8657ECH/07 EcoLogixx7selfCleaningcondenser 9305-9309, … WTW8657ECH/15 EcoLogixx7selfCleaningcondenser 9311-9311, … WTW8657XEE/01 ./. 8909-8909, … WTW8657XEE/02 ./. 8911-8911, … WTW8657XEE/03 ./. 9001-9008, … WTW86580EE/04 ./. 9007-9009, … WTW86580EE/06 ./. 9010-9012, … WTW86580EE/12 ./. 9012-9104, … WTW86580EE/15 ./. 9105-9107, … WTW86580EE/16 ./. 9111-9203, … WTW86580FF/01 ./. 8808-8901, … WTW86580FF/02 ./. 8901-8903, … WTW86580FF/03 ./. 8903-8904, … WTW86580FF/05 ./. 8904-8907, … WTW86580FF/06 ./. 8908-8909, … WTW86580FF/07 ./. 8910-9002, … WTW86580FF/08 ./. 8910-8912, … WTW86580FF/09 ./. 8912-9008, … WTW86580FG/01 ./. 8909-8909, … WTW86580FG/03 ./. 9002-9006, … WTW86580NL/03 ./. 9008-9010, … WTW86580NL/06 ./. 9010-9011, … WTW86580NL/12 ./. 9101-9104, … WTW86580NL/15 ./. 9105-9106, … WTW86580SN/01 ./. 8808-8901, … WTW86580SN/02 ./. 8901-8903, … WTW86580SN/03 ./. 8903-8904, … WTW86580SN/04 ./. 8904-8904, … WTW86580SN/05 ./. 8905-8907, … WTW86580SN/06 ./. 8908-8909, … WTW86580SN/07 ./. 8910-8910, … WTW86580SN/08 ./. 8911-8912, … WTW86580SN/09 ./. 9001-9008, … WTW86581FF/01 EcoLogixx7sensitive 9109-9201, … WTW86581FF/02 EcoLogixx7sensitive 9201-9207, … WTW86581FF/04 EcoLogixx7sensitive 9208-9210, … WTW86581FF/05 EcoLogixx7sensitive 9209-9302, … WTW86581FF/06 EcoLogixx7sensitive 9303-9304, … WTW86581FG/04 ./. 9007-9007, … WTW86581FG/06 ./. 9011-9012, … WTW86581FG/12 ./. 9012-9102, … WTW86581NL/01 EcoLogixx7 9108-9201, … WTW86581NL/02 EcoLogixx7 9202-9207, … WTW86581NL/04 EcoLogixx7 9208-9209, … WTW86581NL/05 EcoLogixx7 9209-9302, … WTW86581NL/06 EcoLogixx7 9303-9303, … WTW86581SN/04 ./. 9009-9010, … WTW86581SN/06 ./. 9010-9012, … WTW86581SN/12 ./. 9102-9103, … WTW86582SN/14 ./. 9102-9104, … WTW86582SN/15 ./. 9105-9107, … WTW86582SN/16 ./. 9110-9203, … WTW86583SN/02 EcoLogixx7SelfCleaningCondenser 9202-9206, … WTW86583SN/05 EcoLogixx7SelfCleaningCondenser 9211-9302, … WTW86583SN/06 EcoLogixx7SelfCleaningCondenser 9303-9304, … WTW86583SN/07 EcoLogixx7SelfCleaningCondenser 9305-9310, … WTW86583SN/15 EcoLogixx7SelfCleaningCondenser 9310-9403, … WTW86583SN/18 EcoLogixx7SelfCleaningCondenser 9403-9403, … WTW86589SN/04 ./. 9004-9006, … WTW8658ECH/15 EcoLogixx7selfCleaningcondenser 9312-9401, … WTW8658ECH/16 EcoLogixx7selfCleaningcondenser 9311-9311, … WTW8658ECH/17 EcoLogixx7selfCleaningcondenser 9407-9409, … WTW8658ECH/20 EcoLogixx7selfCleaningcondenser 9412-9503, … WTW8658XEE/03 ./. 9008-9010, … WTW8658XEE/06 ./. 9010-9012, … WTW8658XEE/12 ./. 9012-9102, … WTW8658XEE/15 ./. 9105-9105, … WTW8658XEE/16 ./. 9109-9203, … WTW86590/01 ./. 8808-8902, … WTW86590/02 ./. 8902-8903, … WTW86590/03 ./. 8903-8904, … WTW86590/04 ./. 8904-8904, … WTW86590/05 ./. 8904-8907, … WTW86590EE/02 EcoLogixx7SelfCleaningCondenser 9201-9208, … WTW86590EE/04 EcoLogixx7SelfCleaningCondenser 9208-9209, … WTW86590EE/05 EcoLogixx7SelfCleaningCondenser 9209-9303, … WTW86590EE/06 EcoLogixx7SelfCleaningCondenser 9303-9305, … WTW86590EE/07 EcoLogixx7SelfCleaningCondenser 9305-9307, … WTW86590EE/15 EcoLogixx7SelfCleaningCondenser 9310-9402, … WTW86591/01 ./. 8909-8910, … WTW86591/02 ./. 8911-8911, … WTW86591/03 ./. 8912-9009, … WTW86592/04 ./. 9007-9010, … WTW86592/06 ./. 9010-9011, … WTW86592/13 ./. 9012-9107, … WTW86592/15 ./. 9106-9107, … WTW86592/16 ./. 9108-9110, … WTW86593/01 EcoLogixx7S 9108-9201, … WTW86593/02 EcoLogixx7S 9201-9205, … WTW86593/05 EcoLogixx7S 9210-9302, … WTW86593/06 EcoLogixx7S 9303-9304, … WTW86593/07 EcoLogixx7S 9307-9307, … WTW86594/07 EcoLogixx7SSelfCleaningCondenser 9308-9309, … WTW86594/14 EcoLogixx7SSelfCleaningCondenser 9309-9309, … WTW86594/15 EcoLogixx7SSelfCleaningCondenser 9310-9402, … WTW86594/16 EcoLogixx7SSelfCleaningCondenser 9310-9402, … WTW86594/17 EcoLogixx7SSelfCleaningCondenser 9402-9403, … WTW86594/18 EcoLogixx7SSelfCleaningCondenser 9403-9410, … WTW86594/19 EcoLogixx7SSelfCleaningCondenser 9410-9505, … WTW8659XEE/02 EcoLogixx7SelfCleaningCondenser 9201-9205, … WTW8659XEE/04 EcoLogixx7SelfCleaningCondenser 9208-9209, … WTW8659XEE/05 EcoLogixx7SelfCleaningCondenser 9302-9303, … WTW8659XEE/07 EcoLogixx7SelfCleaningCondenser 9305-9307, … WTW8659XEE/15 EcoLogixx7SelfCleaningCondenser 9310-9402, … WTW8659XEE/18 EcoLogixx7SelfCleaningCondenser 9404-9406, … WTW865C0NL/01 ./. 8809-8901, … WTW865C0NL/02 ./. 8902-8903, … WTW865C0NL/03 ./. 8903-8903, … WTW865C0NL/05 ./. 8906-8907, … WTW865C0NL/06 ./. 8908-8909, … WTW865C0NL/08 ./. 8911-8911, … WTW865C1NL/02 ./. 8911-8911, … WTW865C1NL/03 ./. 9001-9008, … WTW865E1/03 ./. 8912-9008, … WTW865E2/03 ./. 9008-9008, … WTW865E2/06 ./. 9011-9012, … WTW865E2/12 ./. 9012-9102, … WTW865E2/16 ./. 9109-9204, … WTW865E2/17 ./. 9208-9301, … WTW865E2/20 ./. 9307-9309, … WTW865G1/01 EcoLogixx7S 9109-9201, … WTW865G1/02 EcoLogixx7S 9201-9208, … WTW865G1/04 EcoLogixx7S 9208-9210, … WTW865G1/05 EcoLogixx7S 9209-9301, … WTW865G1/06 EcoLogixx7S 9303-9304, … WTW865G1/07 EcoLogixx7S 9305-9306, … WTW865G2/07 EcoLogixx7SSelfCleaningCondenser 9308-9309, … WTW865G2/14 EcoLogixx7SSelfCleaningCondenser 9309-9309, … WTW865G2/15 EcoLogixx7SSelfCleaningCondenser 9401-9402, … WTW865G2/16 EcoLogixx7SSelfCleaningCondenser 9401-9401, … WTW865G2/17 EcoLogixx7SSelfCleaningCondenser 9402-9402, … WTW865G2/18 EcoLogixx7SSelfCleaningCondenser 9403-9409, … WTW865G2/19 EcoLogixx7SSelfCleaningCondenser 9408-9506, … WTW865S2/14 ./. 9104-9104, … WTW865S2/15 ./. 9106-9106, … WTW865S2/16 ./. 9109-9207, … WTW865S2/17 ./. 9208-9302, … WTW865S2/19 ./. 9303-9304, … WTW865S2/20 ./. 9305-9308, … WTW865U2AT/01 EcoLogixx7S 9111-9112, … WTW865U2AT/02 EcoLogixx7S 9203-9203, … WTW865U2AT/04 EcoLogixx7S 9208-9210, … WTW865U2AT/05 EcoLogixx7S 9209-9302, … WTW865U2AT/06 EcoLogixx7S 9303-9303, … WTW865U2AT/07 EcoLogixx7S 9306-9306, … WTW865U3AT/07 EcoLogixx7SSelfCleaningCondenser 9308-9308, … WTW865U3AT/15 EcoLogixx7SSelfCleaningCondenser 9401-9401, … WTW865U3AT/16 EcoLogixx7SSelfCleaningCondenser 9311-9311, … WTW865V3/01 EcoLogixx7S 9112-9201, … WTW865V3/02 EcoLogixx7S 0000-0000, … WTW865V3/05 EcoLogixx7S 9302-9302, … WTW865V3/07 EcoLogixx7S 9308-9308, … WTW86F94CH/15 BoschSelfCleaningCondenser 9310-9401, … WTW86F94CH/16 BoschSelfCleaningCondenser 9311-9311, … WTW86F94CH/17 BoschSelfCleaningCondenser 9402-9406, … WTW86F94CH/19 BoschSelfCleaningCondenser 9410-9411, … WTW87565/03 SelfCleaningCondenser 9511-9511, … WTW87583/01 ./. 9503-9602, … WTW875ECO/01 SelfCleaningCondenser 9503-9512, … WTW875W0/01 ./. 9412-9602, … WTW877W0FG/03 ./. 9511-9602, … WTY87740CH/01 SelfCleaningCondenser 9506-9510, … WTY87783/01 ./. 9506-9512, … WTY877W0/01 ./. 9506-9510, … WTY877W0AU/01 selfCleaningcondenser 0000-0000, … WTY877W8IT/01 ./. 9510-9512, … WTYH7740CH/02 SelfCleaningCondenser 9601-9601, … WTYH7780/01 SelfCleaningCondenser 9512-9602, … WTYH77W0/01 SelfCleaningCondenser 9512-9601

Ersatzteil Motorkohlen für Bosch Siemens Bauknecht Waschmaschine MAXX Siwamat etc. – Einbauanleitung & Video

0Shares

Motorkohlensatz wie Bosch Siemens 00154740 oder 154740 ohne Halter. Lieferumfang: 2 Stück. Diese hochwertigen Alternativ-Motorkohlebürsten sind eingesetzt in Waschmaschinen und Waschtrockner der Marken: Bosch mit den Gerätenammen: classixx 5, Exclusiv, Exxel, Eurowasher, electronic, Logixx, Maxx, Maxx 4, Maxx 5, Maxx 6, Maxx 7, Maxx Berlina, SilencePerfect, Tuaa und der  Bosch Gerätebezeichnung: WAA…, WAE…, WFC…, WFD…, WFF…, WFK…, WFL…, WOK…, WOL…. Siemens mit den Gerätenamen: Extraklasse, Siwamat und der Gerätebezeichnung: WM…, WXL…, WXT. mit 60er Breite Solo unterbaufähig. Weitere Handelmarken sind: Bauknecht / Whirlpool  wie: 4812362484434 ersetzt: 481236248436AWM…, Constructa, Gaggenau, Hitachi, Ignis, Koenic, Lynx, Neckermann / Lloyds, Neff, Novamatic, Profilo, Quelle.  Abmessungen: Breite: 12,3 mm Höhe: 4,8 mm Länge: 31/33 mm mit abgeschrägtem Schliff. Anschluss: 4,8 mm Anschlussfahne (AMP). Achten Sie bei der Motorkohlenauswahl bitte immer auf den Motorenhersteller und vergleichen Sie es mit Ihrem Muster. Unter einer Ersatzteilnummer können verschiedene Motoren eingesetzt sein! Bitte beachten Sie, dass bei diesem Alternativ-Produkt die Kontakte eventuell etwas nachgebogen werden müssen. Ein Produkt der AS Ulm Der Pflegedoktor Artikel-Nr. 2113017. Für Sie als unseren Kunden liefern wir deutschlandweit versandkostenfrei!

Im eShop „Der Pflegedoktor AS Ulm ansehen oder bestellen

Motorkohlensatz – Motorkohlen – Motorkohle – Motorkohlebürsten – Kohlebürste – Kohlebürsten – Kohlen – Schleifkohlen – Alternativprodukt – Bosch – Maxx – Siwamat – Siemens – Whirlpool – Quelle – Waschmaschine – Reparatur – reparieren – Pflege – pflegen – Ersatzteile – 00154740 – 154740 – 481236248434 – 481236248436 – Motor – Qualität – versandkostenfrei

Im eShop „Der Pflegedoktor AS Ulm ansehen oder bestellen

Geräteliste / Herstellerzuordnung:

• Balay
• Bauknecht wie: 481236248434 (Bosch Motor)
• Bosch wie: 154740 – Exclusiv, Maxx4, WFE, WFF, WFI, WFK, WI, WOF,
WOK
• Constructa – WV, CR, CW
• De Dietrich
• Gaggenau
• Hitachi
• Küppersbusch
• Neckermann – Lloyds
• Neff
• Novamatic
• Quelle – Privileg wie: 00841627 (Siemensmotoren)
• Schulthess
• Siemens – Extraklasse, F, XL, Siwamat, XL, XS
• Viva (Bosch Gruppe)

Schlüsselwörter – Keywords:
Motorkohlensatz, Motorkohlen, Motorkohle, Motorkohlebürsten, Kohlebürste, Kohlebürsten, Kohlen, Schleifkohlen, Alternativprodukt, Bosch, Maxx, Siwamat, Siemens, Whirlpool, Quelle, Waschmaschine, Reparatur, reparieren, Pflege, pflegen, Ersatzteile, 00154740, 154740, 481236248434, 481236248436, Motor, Qualität, versandkostenfrei

Im eShop „Der Pflegedoktor AS Ulm ansehen oder bestellen


Reparatur Tausch Dichtung Pumpentopf bei Bosch Siemens Spülmaschinen – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Heizpumpe / Umwälzpumpe – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Feder und Seilzug – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch des Elektroventils – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch der Türverriegelung – Einbauanleitung mit Video
Waschmaschine: Reparatur Tausch der Abwasserpumpe bzw. Laugenpumpe – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Kohlebürsten bzw. Motorkohlen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Heizung – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Türmanschette – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch des Rippenbandes / Keilriemen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Stoßdämpfer – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Trommelrippen – Einbauanleitung & Video

Ersatzteile für Ihre Waschmaschine in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Übrigens: Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….


Aktueller Klimaschutz im Haushalt – Ein praktischer Ratschlag von Ihrem Pflegedoktor

0Shares


(Foto: Bildmontage aus Fotoarchiv von WISSEN Agentur Mittelstandsberatung & AS Ulm)

Alle reden vom Klimaschutz und keiner fängt bei sich selber an. Und jetzt beginnen Sie in Ihrem Haushalt, indem Sie die Geräte reparieren anstatt sie wegzuschmeißen. Wie das geht, erklärt Ihnen Ihr Pflegedoktor.

Durch Reparaturen schonen Sie nicht nur Ihre Umwelt und erhalten der Natur wertvolle Ressourcen. Das bedeutet konkret Mittel und Quellen für zukünftige Generationen zu erhalten, Sie sparen auch das Geld für eine teure Neuanschaffung.

Eine Reparatur ist oft günstiger als Sie denken, setzt aber Fachkenntnisse voraus. Falls Ihnen diese fehlen, helfen wir Ihnen mit unseren Einbauanleitungen mit Videos. Sie können die Reparatur durch einen technischen Kundendienst vornehmen – oder bei ausreichender Kenntnis – das Gerät selbst reparieren, zum Beispiel mit unseren Einbauanleitungen mit Videos.

Zuvor muss aber Ihr Gerät von Strom und Wasser abgeschlossen werden! Zudem sind alle im Land gültigen Vorschriften und Richtlinien zwingend einzuhalten!

—   S T R O M    I S T    L E B E N S G E F Ä H R L I C H !   —

Dies sollte bei allen Reparaturen an Ihrer Geschirrspülmaschine gelten, auch wenn Sie nicht direkt mit Strom in Verbindung stehen!

Besuchen Sie doch einmal unseren eShop im Internet. Dort halten wir für Sie zu diesem Thema eine Vielzahl beispielhafter Videos, Einbauanleitung und Presseberichte bereit. Bitte beachten Sie, dass dies je nach Gerät und Hersteller unterschiedlich gehandhabt werden kann.

Hier eine kleine Auflistung:


Für die Waschmaschine – beispielhafte Videos mit Einbauanleitung:

Waschmaschine – Reparatur Tausch des Elektroventils – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch der Türverriegelung – Einbauanleitung mit Video
Waschmaschine: Reparatur Tausch der Abwasserpumpe bzw. Laugenpumpe – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Kohlebürsten bzw. Motorkohlen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Heizung – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Türmanschette – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch des Rippenbandes / Keilriemen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Stoßdämpfer – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Trommelrippen – Einbauanleitung & Video


Für die Geschirrspülmaschine – beispielhafte Videos mit Einbauanleitung:

Reparatur Tausch Dichtung Pumpentopf bei Bosch Siemens Spülmaschinen – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Heizpumpe / Umwälzpumpe – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Feder und Seilzug – Einbauanleitung mit Video

Unter www.der-pflegedoktor.de erhalten Sie qualitativ hochwertige Ersatzteile zu fairen Preise für die Reparatur Ihrer Geräte.

Nutzen Sie bei der Gelegenheit auch unsere Angebote von professionellen Reinigungs- und Serviceprodukte – von Profis für die Profis im Haushalt – perfekt für die Reinigung und Entkalkung Ihrer Haushaltsgeräte. Regelmäßige Entkalkung und Reinigung kann die Lebensdauer Ihrer Geräte erhöhen, verzögert Reparaturen und wirkt sich energiesparend aus.

Mit Wasser betriebene Haushaltsgeräte werden durch unser Leitungswasser täglich mit Kalk, Schmutz und Bakterien versorgt. Die ständige Ablagerung in den Geräten sorgt für eine Verengung der Wasserwege in Ihren Haushaltsgeräte. Um dies auszugleichen wird mehr Zeit und Energie verbraucht. Durch eine regelmäßige Pflege und Reinigung Ihrer Hausgeräte sparen Sie nicht nur Energie, Sie erhöhen auch die Zuverlässigkeit Ihrer Geräte. Unser Tipp: Reinigen Sie regelmäßig Ihr Flusensieb oder Sieb bei Ihrer Waschmaschine, Ihrem Trockner und Ihrem Geschirrspüler. Sie verhindern dadurch Verstopfungen und Fremdkörperablagerungen!

Fangen Sie noch heute an und helfen Sie mit – durch Ihren persönlichen Beitrag – unser Klima und unsere Umwelt zu schützen. Die nachfolgenden Generationen werden es ihnen danken.

Wir haben Ihr Interesse geweckt? Dann schauen Sie doch einfach einmal unverbindlich bei Ihrem Pflegedoktor unter https//www.der-pflegedoktor.de herein und informieren Sie sich ganz ohne Zwang und Zeitdruck völlig unverbindlich über unsere Angebote. Entdecken Sie die Welt der Reparaturen durch beispielhafte Reparaturanleitungen und Videos. Auch einen kostenlosen Ratgeber haben wir für Sie zusammengestellt.

Wir freuen uns schon heute auf Ihren Besuch.
Ihr AS Ulm Team.

Ersatzteile für Ihre Waschmaschine in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Übrigens: Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Einige Interessante Presseartikel zum Thema Klimawandel:

Der Klimawandel in Deutschland produziert neue Steuern aber keine Lösungen: Presseartikel lesen

Die Klimakatastrophe ist nicht mehr zu stoppen! Deutschland wird Sommer mit 44 bis 46 Grad Hitze als „Normalzustand“ erleben: Presseartikel lesen

ENDZEIT & Klimakatastrophe: Ein DRITTEL der MENSCHHEIT wird vernichtet – egal was die Politik tut! – Bibel, NT, Offenbarung 8,6-13 & 9,1-21: Presseartikel lesen

Der absolute Schwachsinn & Irrweg Elektroauto – teuer im Unterhalt, katastrophale ÖKO-Bilanz, nicht Alltagstauglich: Presseartikel lesen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….


Die funktionierende Geschirrspülmaschine – Reparatur Tausch der Dichtung für den Pumpentopf bei einer Bosch Siemens Spülmaschine – Einbauanleitung mit Video

0Shares

In der Bundesrepublik Deutschland spülen täglich tausende Geschirrspülmaschinen aller Marken und Fabrikate abertausende von Geschirrladungen mit verschmutztem Essgeschirr. Das ist der ganz normale Anspruch, den wir Alle an unsere Haushaltsgeräte stellen. Sauberes Besteck, saubere Teller, saubere Tassen und Gläser gehören selbstverständlich zu unserem alltäglichen Leben.

Wer sorgt sich aber um unsere Geschirrspülmaschinen?

Fällt Ihnen beispielsweise die Geschirrspüler-Tür beim Öffnen ständig entgegen, ist vermutlich eine defekte Feder oder ein defekter Seilzug daran schuld. Sie können dann den Fehler durch einen technischen Kundendienst beheben lassen, oder Sie reparieren – bei ausreichender Kenntnis – Ihre Spülmaschine selbst. Hinweise könnte Ihnen auch die Gebrauchsanleitung Ihrer Spülmaschine geben. Hier halten Sie unter Umständen erste Tipps zur Fehlereingrenzung. Unsere Anleitung basiert beispielsweise auf einer Geschirrspülmaschine der Bosch Siemens Hausgeräte Gruppe.

Zuvor muss aber die Spülmaschine von Strom und Wasser abgeschlossen werden! Zudem sind alle im Land gültigen Vorschriften und Richtlinien zwingend einzuhalten!

—   S T R O M    I S T    L E B E N S G E F Ä H R L I C H !   —

Dies sollte bei allen Reparaturen an Ihrer Geschirrspülmaschine gelten, auch wenn Sie nicht direkt mit Strom in Verbindung stehen!

Der Tausch einer Dichtung für den Pumpentopf bei einer Bosch Siemens Neff Constructa Spülmaschine:

Für den Tausch einer Pumpentopf-Dichtung auch Pumpensumpf-Dichtung genannt bei einer Bosch Siemens Neff Constructa Geschirrspülmaschine ist nicht ganz so einfach. Sie sollten dabei mit Fingerspitzengefühl vorgehen. Bei dieser Reparatur empfiehlt es sich, Handschuhe zu tragen. Der Teilweise mit scharfen Kanten versehene Pumpentopf (Pumpensumpf) kann zu Verletzungen führen. Ein Anzeichen für einen Defekt der Pumpentopf-Dichtung könnte vorhanden sein, wenn im Boden der Spülmaschine Wasser steht. Achten Sie auch auf die Fehlermeldung im Display der Geschirrspülmaschine. Die Bedeutung der Fehlercodeangabe können Sie in der Bedienungsanleitung oder Gebrauchsanweisung nachschlagen.

Die Frontklappe öffnen und die Geschirrkörbe entnehmen:

Öffnen Sie die Frontklappe Ihrer Spülmaschine. Nehmen Sie den unteren und dann den oberen Geschirrkorb heraus. Sollte Ihr Gerät über einen dritten sogenannten Besteckkorb separat verfügen, entnehmen Sie diesen auch. So schaffen Sie sich genügend Platz für die bevorstehende Reparatur.

Das Sieb entfernen um den Pumpensumpf sichtbar zu machen:

Zuerst öffnen Sie das unten angebrachte Sieb und nehmen es heraus. Jetzt können Sie den Pumpensumpf Ihrer Geschirrspülmaschine sehen. Der Bereich, wo die Innenwanne auf den Pumpensumpf kommt ist verschraubt. Dahinter liegt eine Dichtung. Der Pumpensumpf kann sich durch Einwirkung von Wärme mit der Zeit etwas verziehen. Durch diesen Verzug kann Wasser darunter fließen und so in den Innenraum der Geschirrspülmaschine gelangen. Die Spülmaschine wird undicht.

Vorbereitung zum Einbau der neuen Pumpentopf-Dichtung:

Da die alte Dichtung undicht geworden ist, müssen Sie nachträglich eine neue Dichtung einbauen. Die alte Dichtung verbleibt in der Spülmaschine. Die neue Ersatzdichtung liegt dann quasi über der alten Dichtung und sorgt so für erneute Dichtheit in Ihrer Maschine. Die Dichtung ist dann wieder komplett und es kann kein Wasser mehr in den Unterboden einsickern.

Um die Pumpensumpf-Dichtung einbauen zu können, entfernen Sie zuerst den Sprüharm. Der Sprüharm ist eingerastet und kann durch einfaches nach oben ziehen entfernt werden. Um die Wasserführung in Ihrer Geschirrspülmaschine zu lösen, entfernen Sie die beiden ersten Schrauben am Pumpensumpf und lösen dann die Haken an der Rückseite der Spülmaschine. Jetzt können Sie die Wasserführung entfernen und bei Seite legen. (Vier neue Schrauben liegen dem Reparaturset bei). Lösen Sie jetzt noch die beiden verbliebenen Schrauben am Pumpensumpf. Der Pumpensumpf löst sich dann leicht nach unten ab. Wenn alle Schrauben gelöst sind, drücken Sie das Ganze mit dem Handballen nach unten. Sie brauchen etwa einen halben Zentimeter Platz Jetzt ist der Pumpensumpf locker.

Unser Tipp: Bevor Sie die neue Dichtung einsetzen, reiben Sie diese mit Spülmittel ein. So rutsch die Pumpensumpf-Dichtung besser rein und kann auch nicht so leicht verhaken. Verwenden Sie bitte beim Einbau der Dichtung Handschuhe, um sich an den scharfen Kanten nicht zu verletzen.

Der Einbau der neuen Pumpensumpf-Dichtung:

Jetzt nehmen Sie die Dichtung mit dem beiliegenden Draht und fädeln diesen ein. Schieben Sie den Draht unten durch das Loch und ziehen Sie die Pumpensumpf-Dichtung durch. Legen Sie diese in einer Schlaufe hinten (über) die Nase. Achtung: Diese Nase könnte noch einen kleinen Grad haben. Diesen Grad sollten Sie vorher mit einem Messer entfernen. Nehmen Sie jetzt die Dichtung und ziehen Sie diese ganz vorsichtig nach innen, bis diese reinrutscht. Achtung: Wenden Sie hierbei nicht zu viel Druck aus, die Pumpensumpf-Dichtung könnten sonst reißen. Diesen Vorgang müssen Sie auf der gegenüberliegenden Seite wiederholen.

Wenn die Dichtung auch auf der zweiten Seite eingefädelt ist, nehmen Sie die ersten beiden neuen Schrauben und fixieren damit den Pumpensumpf vorne. Setzten Sie jetzt den Wasserkanal wieder in die Geschirrspülmaschine ein und befestigen Sie diesen wieder in der Spülmaschine. Ist der Wasserkanal wieder fest in der Maschine angebracht, drehen Sie die beiden letzten Schrauben am Pumpensumpf wieder ein.

Abschlussarbeiten nach dem Einbau der neuen Pumpensumpf-Dichtung:

Zuerst setzten Sie das Sieb wieder ein und schrauben es fest. Danach wird der Sprüharm wieder aufgesetzt und eingerastet. Zum guten Schluss setzen Sie die Körbe in folgender Reihenfolge wieder ein:

Zuerst den unteren Geschirrkorb, dann folgt der obere Geschirrkorb und zum Schluss der Besteckkorb (wenn dieser bei Ihrer Geschirrspülmaschine separat vorhanden ist).


Reparatur Tausch Dichtung Pumpentopf bei Bosch Siemens Spülmaschinen – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Heizpumpe / Umwälzpumpe – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Feder und Seilzug – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch des Elektroventils – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch der Türverriegelung – Einbauanleitung mit Video
Waschmaschine: Reparatur Tausch der Abwasserpumpe bzw. Laugenpumpe – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Kohlebürsten bzw. Motorkohlen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Heizung – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Türmanschette – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch des Rippenbandes / Keilriemen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Stoßdämpfer – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Trommelrippen – Einbauanleitung & Video

Ersatzteile für Ihre Waschmaschine in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Übrigens: Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….

Die funktionierende Geschirrspülmaschine – Reparatur Tausch der Heizpumpe Umwälzpumpe bei einer Bosch Siemens Spülmaschine – Einbauanleitung mit Video

0Shares

In der Bundesrepublik Deutschland spülen täglich tausende Geschirrspülmaschinen aller Marken und Fabrikate abertausende von Geschirrladungen mit verschmutztem Essgeschirr. Das ist der ganz normale Anspruch, den wir Alle an unsere Haushaltsgeräte stellen. Sauberes Besteck, saubere Teller, saubere Tassen und Gläser gehören selbstverständlich zu unserem alltäglichen Leben.

Wer sorgt sich aber um unsere Geschirrspülmaschinen?

Fällt Ihnen beispielsweise die Geschirrspüler-Tür beim Öffnen ständig entgegen, ist vermutlich eine defekte Feder oder ein defekter Seilzug daran schuld. Sie können dann den Fehler durch einen technischen Kundendienst beheben lassen, oder Sie reparieren – bei ausreichender Kenntnis – Ihre Spülmaschine selbst. Hinweise könnte Ihnen auch die Gebrauchsanleitung Ihrer Spülmaschine geben. Hier halten Sie unter Umständen erste Tipps zur Fehlereingrenzung. Unsere Anleitung basiert beispielsweise auf einer Geschirrspülmaschine der Bosch Siemens Hausgeräte Gruppe.

Zuvor muss aber die Spülmaschine von Strom und Wasser abgeschlossen werden! Zudem sind alle im Land gültigen Vorschriften und Richtlinien zwingend einzuhalten!

—   S T R O M    I S T    L E B E N S G E F Ä H R L I C H !   —

Dies sollte bei allen Reparaturen an Ihrer Geschirrspülmaschine gelten, auch wenn Sie nicht direkt mit Strom in Verbindung stehen!

Der Tausch Heizpumpe bei einer Bosch Siemens Spülmaschine:

Für den Tausch einer Heizpumpe auch Umwälzpumpe genannt bei einer Bosch Siemens Geschirrspülmaschine, sind viele kleine Schritte notwendig. Sie sollten sich deshalb für die Reparatur Zeit nehmen. Ein Anzeichen für einen Defekt der Heizpumpe könnte vorhanden sein, wenn das Geschirr nach dem Spülen kalt und schlecht gewaschen aus dem Geschirrspüler kommt. Achten Sie auch auf die Fehlermeldung im Display der Spülmaschine. Die Bedeutung der Fehlercodeangabe können Sie in der Bedienungsanleitung oder Gebrauchsanweisung nachschlagen.

Die Plastik- oder Gummischürze an der Front der Spülmaschine:

Die Plastik- bzw. Gummischürze an der Front Ihrer Geschirrspülmaschine halten Sie mit einem Klebestreifen fest. Danach lösen Sie die beiden Schrauben der Sockelblende um die Blende entfernen zu können. Nehmen Sie das Dämmvlies heraus und legen es ebenfalls zur Seite.

Seitenteile der Geschirrspülmaschine abnehmen:

Zuerst öffnen Sie die Tür Ihrer Spülmaschine um die beiden seitlichen Abdeckungen (Seitenwände) entfernen zu können. Lösen Sie die Schrauben, welche zur Fixierung der Seitenteile dienen. Nachdem Sie die Schrauben entfernt haben, lassen sich die Seitenwände meist durch ziehen im oberen Bereich vom Gehäuse lösen. Die Wände lassen sich nach unten über die Nasen letztlich entfernen. Die Isolierung können Sie nach oben klappen.

Den Türmechanismus (Seilzug mit Feder) bei Ihrer Geschirrspülmaschine aushängen:

Entfernen Sie jetzt bei geschlossener Front der Spülmaschine die beiden Distanzstücke durch Herunterziehen jeweils auf der linken und der rechten Seite. Dann wird die Schnur (Seilzug) des Mechanismus durch Spannen so verlängert, dass die Halterung am Ende der Schnur bequem ausgehängt und die Umlenkung heruntergezogen werden kann. Alternativ dazu lässt sich das Halteblättchen der Feder samt dieser mit einer Kombizange herausziehen. Wiederholen Sie den Vorgang auf der gegenüberliegenden Seite.

Die Bodenwanne Ihrer Spülmaschine entfernen:

Um die Bodenwanne entfernen zu können, müssen Sie zuerst den Aquastop aus der Halterung in der Bodenwanne entfernen und den Stecker abziehen. Auch den Zulaufschlauch müssen Sie abschließen. Um die Schlauchschellen zusammendrücken zu können benutzen Sie bitte eine Kombizange. Achtung: der Schlauch sitzt recht fest und es muss dafür etwas Kraft aufgewendet werden, um ihn von der Anschlusstülle abzuziehen.

Jetzt müssen Sie noch den Bodenschwimmer mit einem kleinen flachen Schraubendreher von der Unterseite der Bodenwanne lösen.

Anschließend müssen Sie die Metallecken, die als Widerhaken dienen, etwas nach innen drücken, um die Kunststoffwanne zu lösen. Die Steuerelektronik darf angesteckt bleiben, sollte aber in der Bodenwanne nicht mehr fixiert sein.

Erst jetzt können Sie die Bodenwanne waagrecht abziehen. Die Schläuche der Dosiereinheit werden dabei mit herausgezogen.

Die Heizpumpe abschließen und entfernen:

Um die Umwälzpumpe abschließen zu können, müssen Sie zuerst den Versorgungsstecker abziehen. Danach ziehen Sie den Stecker mit den grauen Kabeln ab und zu Schluss ziehen Sie den Stecker mit den violetten Kabeln ab. Legen Sie die Steuerung jetzt vorsichtig ab.

Nun können Sie die Schlauchklemme auch Schlauchschelle genannt mit einem flachen Schraubendreher lösen. Dazu reicht es, wenn Sie den abstehenden Teil etwas aufbiegen, um die Widerhaken zu lösen. Die Heizpumpe ist jetzt noch mit einem Gummihänger am Körper aufgehängt. Diesen können Sie einfach abziehen. Bitte achten Sie darauf, dass beim Abziehen der Umwälzpumpe auf der Seite der Schlauchklemme die Gummiflansche nicht beschädigt wird.

Die Umwälzpumpe Heizpumpe wieder montieren und anschließen:

Zuerst müssen Sie die neue Schlauchschelle über die Gummimuffe aufschieben. Danach montieren Sie die neue Heizpumpe zuerst mittig, indem Sie die Umwälzpumpe auf den Pumpensumpf aufsetzen. Ist die Pumpe ganz aufgeschoben, wird die Heizpumpe auf der Seite der Gummimuffe angesetzt. Hängen Sie jetzt den Gummihalter wieder ein und ziehen Sie dann die Schlauchklemme wieder fest. Sie sollten die Schlauchschelle mit Gefühl anziehen, die Schnelle sollte etwa 5 mm von Rand abliegen. Jetzt stecken Sie alle gelösten Stecker wieder an.

Die Bodenwanne wieder in Position bringen:

Jetzt müssen Sie die Bodenwanne wieder an ihre Position bringen. Die Steuerung darf hierbei nicht vergessen werden.

Stecken Sie zuerst die beiden Schläuche, die auf der Bodenwanne verblieben sind, wieder ein und setzen Sie die Bodenwanne leicht auf. Klicken Sie den Schwimmer wieder ein und fixieren Sie die Schläuche in der Führung. Auch die Steuerung müssen Sie wieder in der Bodenwanne fixieren. Danach kann die Wanne ganz aufgeschoben werden, bis sie einrastet. Jetzt können Sie die Metallecken wieder einbiegen.

Den Zulaufschlauch und den Aquastop wieder anschließen:

Nun müssen Sie noch den Zulaufschlauch durch die Öffnung der Bodenwanne durchschieben und diesen wieder mit Schlauchschellen am Stutzen montieren. Schließen Sie jetzt noch den Aquastop an und fixieren Sie diesen durch Einrasten in der Bodenwanne.

Die Federn wieder einhängen und die Abdeckungen wieder montieren:

Jetzt müssen Sie wieder die beiden Türfedern nacheinander durch Spannen der Feder und Aufschieben der Umlenkrolle bei gleichzeitigem Einhängen der Seilhalterung montieren. Wahlweise können Sie die Feder auch so montieren, dass Sie zuerst alles einhängen und anschließend die Federhalterung mit der Kombizange einschieben.

Setzen Sie jetzt noch nacheinander die beiden seitlichen Distanzstücke auf und klappen Sie die Isolierung wieder herunter. Hängen Sie die beiden Seitenwände wieder ein und fixieren diese wieder mit den Schrauben.

Zum guten Schluss müssen Sie nur noch die Sockelblende samt der Isolierung montieren.


Geschirrspülmaschine – Reparatur Tausch Heizpumpe / Umwälzpumpe – Einbauanleitung mit Video
Geschirrspülmaschine – Reparatur Tausch Feder und Seilzug – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch des Elektroventils – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch der Türverriegelung – Einbauanleitung mit Video
Waschmaschine: Reparatur Tausch der Abwasserpumpe bzw. Laugenpumpe – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Kohlebürsten bzw. Motorkohlen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Heizung – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Türmanschette – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch des Rippenbandes / Keilriemen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Stoßdämpfer – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Trommelrippen – Einbauanleitung & Video

Ersatzteile für Ihre Waschmaschine in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Übrigens: Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….

Die funktionierende Geschirrspülmaschine – Reparatur Tausch der Feder und des Seilzugs bei einer Bosch Siemens Spülmaschine – Einbauanleitung mit Video

0Shares

In der Bundesrepublik Deutschland spülen täglich tausende Geschirrspülmaschinen aller Marken und Fabrikate abertausende von Geschirrladungen mit verschmutztem Essgeschirr. Das ist der ganz normale Anspruch, den wir Alle an unsere Haushaltsgeräte stellen. Sauberes Besteck, saubere Teller, saubere Tassen und Gläser gehören selbstverständlich zu unserem alltäglichen Leben.

Wer sorgt sich aber um unsere Geschirrspülmaschinen?

Fällt Ihnen beispielsweise die Geschirrspüler-Tür beim Öffnen ständig entgegen, ist vermutlich eine defekte Feder oder ein defekter Seilzug daran schuld. Sie können dann den Fehler durch einen technischen Kundendienst beheben lassen, oder Sie reparieren – bei ausreichender Kenntnis – Ihre Spülmaschine selbst. Hinweise könnte Ihnen auch die Gebrauchsanleitung Ihrer Spülmaschine geben. Hier halten Sie unter Umständen erste Tipps zur Fehlereingrenzung. Unsere Anleitung basiert beispielsweise auf einer Geschirrspülmaschine der Bosch Siemens Hausgeräte Gruppe.

Zuvor muss aber die Spülmaschine von Strom und Wasser abgeschlossen werden! Zudem sind alle im Land gültigen Vorschriften und Richtlinien zwingend einzuhalten!

—   S T R O M    I S T    L E B E N S G E F Ä H R L I C H !   —

Dies sollte bei allen Reparaturen an Ihrer Geschirrspülmaschine gelten, auch wenn Sie nicht direkt mit Strom in Verbindung stehen!

Der Tausch der Federn und Seilzüge bei einer Bosch Siemens Spülmaschine:

Eine Feder oder ein Seilzug, auch Türscharnier oder Reparatursatz genannt sollte man immer paarweise austauschen. Sowohl die rechte als auch die linke Seite werden beim Öffnen und Schließen gleichermaßen beansprucht. Vergewissern Sie sich bitte vor Beginn der Reparatur, welche Farbcodierung Ihre Feder hat. Die Federn und Seilzüge sind mit einer unterschiedlichen Stärke ausgestattet. Vor dem Tausch muss die Spülmaschine hervorgezogen werden.

Seitenteile der Geschirrspülmaschine abnehmen:

Zuerst öffnen Sie die Tür Ihrer Spülmaschine um die beiden seitlichen Abdeckungen (Seitenwände) entfernen zu können. Lösen Sie die Schrauben, welche zur Fixierung der Seitenteile dienen. Nachdem Sie die Schrauben entfernt haben, lassen sich die Seitenwände meist durch ziehen im oberen Bereich vom Gehäuse lösen. Die Wände lassen sich nach unten über die Nasen letztlich entfernen. Wenn Sie die Seitenteile entfernt haben, werden die Abstandshalter in den vorderen unteren Ecken durch heraus klicken entfernt. Jetzt haben Sie eine freie Sicht auf die Feder und den Seilzug (auf beiden Seiten) und können mit dem Austausch beginnen.

Die Seilzüge können jetzt nacheinander bei Ihrer Geschirrspülmaschine ausgetauscht werden:

Im ersten Schritt wird der Seilzug entfernt. Dazu müssen Sie die Seitenführung oder Umlenkrolle hinter dem Plastiksteg hervorführen und anschließend vom Haltestift abgezogen werden. Danach greifen Sie die Feder am Ende mit einer Zange und ziehen sie heraus. Wenn der defekte Seilzug entfernt ist, können Sie den neuen Seilzug einhängen.

Den neuen Seilzug in Ihrer Spülmaschine einhängen:

Um den Deckel auf der Oberseite des Gerätes abnehmen zu können lösen Sie die Befestigungsschrauben. Diese befinden sich meistens auf der Rückseite der Waschmaschine. Sind die Schrauben gelöst, lässt sich der Deckel problemlos abnehmen.

Als nächstes wird der neue Seilzug (weißes Seil) am T-förmigen Abschluss in das Ende der Feder (auf der farbcodierten Seite) eingefädelt. Danach wird das andere Ende des Seilzugs (weißes Seil) in das Scharnier eingehängt. Das Seil legen Sie in die Seilführung ein und dieses auf den Haltestift so aufgeschoben, dass die Seilführung wieder hinter dem Plastiksteg platziert werden kann. Haben Sie das Seil richtig positioniert, dann greifen Sie die Feder mit einer Zange, spannen diese etwas an, um sie am Ende in die Führungsnuten einschieben zu können. Haben Sie den Einbau des neuen Seilzugs komplett beendet, vergleichen Sie den neu eingebauten Seilzug mit dem Seilzug auf der anderen Seite Ihrer Spülmaschine auf Übereinstimmung. Danach tauschen Sie den zweiten Seilzug auf die gleiche Weise wie den ersten Seilzug aus. Erst wenn Sie beide Seilzüge komplett ausgetauscht haben ist die Reparatur fast beendet, denn jetzt müssen Sie Ihre Spülmaschine wieder zusammensetzen.

Spülmaschine wieder zusammensetzten:

Um Ihre Spülmaschine wieder zusammenzusetzen, gehen Sie einfach in umgekehrter Reihenfolge vor. Zuerst werden die seitlichen Abstandshalter wieder auf die unteren vorderen Ecken geklickt. Danach können die Seitenteile wieder über die Nasen eingefädelt und im oberen Bereich an das Gehäuse angedrückt werden. Sind die Seitenteile eingerastet werden diese mit den zuvor entnommenen Schrauben wieder fixiert.


Geschirrspülmaschine – Reparatur Tausch Feder und Seilzug – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch des Elektroventils – Einbauanleitung mit Video
Waschmaschine – Reparatur Tausch der Türverriegelung – Einbauanleitung mit Video
Waschmaschine: Reparatur Tausch der Abwasserpumpe bzw. Laugenpumpe – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Kohlebürsten bzw. Motorkohlen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Heizung – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Türmanschette – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch des Rippenbandes / Keilriemen – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Stoßdämpfer – Einbauanleitung & Video
Waschmaschine: Reparatur Tausch der Trommelrippen – Einbauanleitung & Video

Ersatzteile für Ihre Waschmaschine in Originalqualität oder als hochwertiges Alternativ-Produkt, sowie professionelle Reinigungsprodukte erhalten Sie in unserem Shop www.der-pflegedoktor.de

Übrigens: Sie finden bei uns den kostenlosen Ratgeber mit interessanten Tipps rund um die Küchenpflege. Informieren Sie sich noch heute unverbindlich auf unseren Internetseiten.

Mehr: Kostenloser Ratgeber herunterladen

Logoleiste AS Ulm Der Pflegedoktor für Ihre Haushaltsgeräte

Der Pflegedoktor – AS Ulm Achim Schmid
Ersatzteile & Pflege für den Haushalt
Eichengrund 105, D-89075 Ulm
Telefon: Telefon: 0731/55218994, Fax: 0731/55218995
E-Mail: info@asulm.de
Internet: www.der-pflegedoktor.de
Händlershop für Ersatzteile: AS ULM Haustechnik
……. …….
